ECS-3953M-100-BN-TR,ECS伊西斯晶振,3.3V压电晶振

产品简介

ECS-3953M-100-BN-TR,美国ECS进口晶振,3.3V压电晶振,7050通用贴片焊盘布局,可直接替换同尺寸多国品牌有源振荡器,无需改版PCB,物料替换成本更低;基于高精度压电石英晶片,100MHz输出相位噪声表现均衡,HCMOS驱动能力充足,可同时驱动多路FPGA,MCU时钟输入端,无需额外缓冲芯片.工作温度区间-40℃~+85℃,户外机柜,车间高温环境均可稳定运行,陶瓷金属复合封装抗振动,耐潮湿,长期老化频率漂移极小.出厂逐颗完成频点,电流,输出电平电性全检,不良率严格管控,无铅环保材质满足全球出口认证标准.适配工业运动控制板,路由器主控,安防视频编码器,便携式检测仪器,凭借3.3V专用适配与节能使能功能,成为中端嵌入式设备优选压电时钟源.

产品详情

ECS-3953M-100-BN-TR,ECS伊西斯晶振,3.3V压电晶振

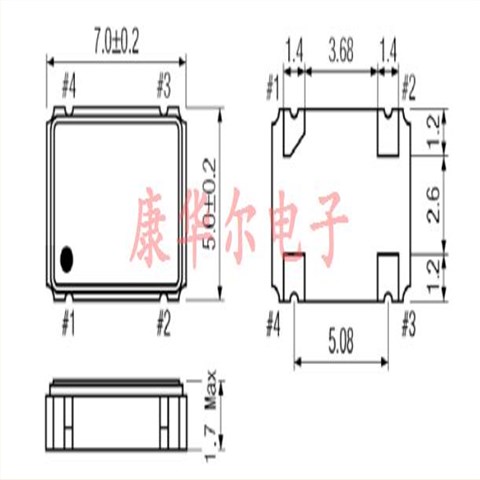

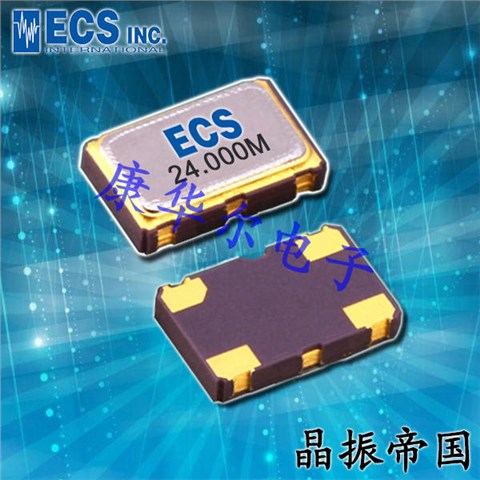

ECS-3953M-100-BN-TR是美国ECS伊西斯3953M系列标准3.3V压电有源晶振,采用7050贴片晶振封装,尺寸7.0×5.0×1.7mm四脚无引线陶瓷基座搭配金属密封顶盖,依托石英压电效应实现稳定100MHz时钟输出,内置完整振荡驱动电路,无需外围匹配电容电阻,简化PCB硬件设计.标准供电3.0~3.6V,典型3.3V适配绝大多数工业,通信主控芯片,输出为HCMOS电平,带三态使能控制引脚,可实现时钟关断降耗,满载工作电流低至15mA,功耗控制优异.常温25℃频率稳定度±50ppm,工作温域覆盖-40℃至+85℃,全温区间频漂可控,波形上升下降时间≤5ns,信号边沿规整,降低数字电路时序误码风险.气密缝焊封装隔绝水汽粉尘,通过高温无铅回流焊,温循,湿热全套可靠性测试,符合RoHS无卤素环保规范,卷带TR包装适配全自动SMT产线,单卷1000pcs量产供货稳定.广泛用于工业PLC,千兆交换机,数据采集终端,依托成熟压电晶片制造工艺,是通用10MHz3.3V基准时钟主流配套器件.

ECS-3953M-100-BN-TR,ECS伊西斯晶振,3.3V压电晶振

类型	ECS-3953M
频率	10MHz
原厂型号	ECS-3953M-100-BN-TR
输出模式	HCMOS高性能石英晶振
工作电流	15mA
稳定性	±50ppm
封装尺寸	5 x 7 mm
存储温度范围	-40℃~+85℃
存储温度范围	-40℃~+85℃
脚位	4-pad
封装类型	4-smd
安装方式	Surfacemount
包装单位	1000个/卷（Φ180）

ECS-3953M-100-BN-TR,ECS伊西斯晶振,3.3V压电晶振

所有晶振产品的共同点
1、抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
