X1G0036310003|SPXO|SG-211SDE|26MHZ|汽车空调控制板

Japan1

X1G0036310003|SPXO|SG-211SDE|26MHZ|汽车空调控制板，编码X1G0036310003，型号SG-211SDE是一款高性能，贴片型的2520四脚贴片振荡器,爱普生晶振,进口晶振,SMD振荡器,SPXO振荡器，小尺寸2520mm，频率为26MHZ，支持输出CMOS，电压2.2~2.7V，频率稳定度为20ppm，工作温度-40~+85°C，产品具备良好的耐压性能，主要应用于汽车导航系统，汽车空调控制板，无线设备，智能家居，医疗产品等领域.

伴随信息化社会的进程,现在石英元器件已被广泛应用于各种电子设备以及家电产品之中,日趋重要. 爱普生拓优科梦（Epson — yocom）将进一步究极用精微加工发挥“石英”材料的优越性能的“QMEMS”技术,创造出更小、更高性能或全新功能的元器件;同时,融合爱普生晶振公司的半导体与软件技术增添便于使用、能让顾客更体验到利用价值的“解决方案”.通过上述工作,我们将为社会的发展以及实现更舒畅的未来而竭诚奉献.X1G0036310003|SPXO|SG-211SDE|26MHZ|汽车空调控制板. Japan2

X1G0036310003|SPXO|SG-211SDE|26MHZ|汽车空调控制板参数表

项目

规格说明

条件

SG-211SEE

SG-211SDE

SG-211SCE

输出频率范围

2.375 MHz ~ 60.000 MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.8 V Typ.
1.6 V ~ 2.2 V

2.5 V Typ.
2.2 V ~ 2.7 V

3.3 V Typ.
2.7 V ~ 3.63 V

储存温度

T_stg

-40oC ~ +125 °C

裸存

工作温度

T_use

-40oC ~ +90 °C

频率稳定度

f_tol

D :2010-6, E :1510-6

-20oC ~+70oC

VCC10 %
回流漂移包含

H :20 × 10-6, T :15 × 10-6

-40oC ~+85oC

a: ±15 × 10-6, b: ±20 × 10-6,d: ±25 × 10-6

-40oC ~+90oC

功耗

ICC

2.3 mA Max.

2.5 mA Max.

3.5 mA Max.

无负载条件,2.375 MHz ≤ f032 MHz

2.8 mA Max.

3.0 mA Max.

4.0 mA Max.

无负载条件,32 MHz < f040 MHz

3.3 mA Max.

3.5 mA Max.

4.5 mA Max.

无负载条件,40 MHz < f048 MHz

4.5 mA Max.

5.0 mA Max.

6.0 mA Max.

无负载条件,48 MHz < f060 MHz

待机电流

I_std

5.0 µA Max.

ST =GND

占空比

SYM

45 % ~ 55 %

50 % VCC级别, L_CMOS15 pF

输出电压

VOH

90 % VCCMin.

IOH=-4 mA

VOL

10 % VCCMax.

IOL= 4 mA

输出负载条件(CMOS)

L_CMOS

15 pF Max.

输入电压

VIH

80 % VCCMin.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr/ tf

4.5 ns Max.

20 % VCC~ 80 % VCC极
L_CMOS=15 pF

振荡启动时间

t_str

5 ms Max.

在90 % VCC时，所需时间为0秒

频率老化

f_aging

频率稳定度包含

+25 °C,第一年，VCC=1.8 V ,2.5 V, 3.3 V

Japan3

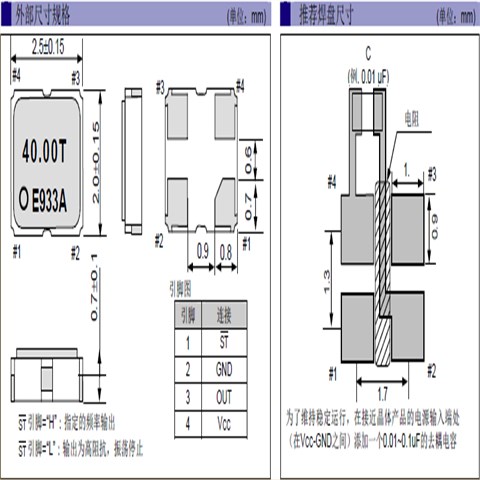

X1G0036310003|SPXO|SG-211SDE|26MHZ|汽车空调控制板尺寸图

SG-211SEE SDE SCE 2520 COMS

编码	品牌	型号	频率	尺寸	输出方式	电源电压	工作温度
X1G0023510013	爱普生振荡器	SG-770SCD	156.250000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	0 to 70 °C
X1G0023510014	爱普生振荡器	SG-770SCD	187.500000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	0 to 70 °C
X1G0023510019	爱普生振荡器	SG-770SCD	125.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510026	爱普生振荡器	SG-770SCD	62.500000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510027	爱普生振荡器	SG-770SCD	133.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510028	爱普生振荡器	SG-770SCD	106.250000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510029	爱普生振荡器	SG-770SCD	155.520000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510032	爱普生振荡器	SG-770SCD	133.330000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510033	爱普生振荡器	SG-770SCD	148.500000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510035	爱普生振荡器	SG-770SCD	125.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	0 to 70 °C
X1G0023510044	爱普生振荡器	SG-770SCD	155.520000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	0 to 70 °C
X1G0023510053	爱普生振荡器	SG-770SCD	50.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510122	爱普生振荡器	SG-770SCD	80.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510123	爱普生振荡器	SG-770SCD	133.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510125	爱普生振荡器	SG-770SCD	150.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510126	爱普生振荡器	SG-770SCD	50.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-20 to 70 °C
X1G0023510128	爱普生振荡器	SG-770SCD	80.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-20 to 70 °C
X1G0023510129	爱普生振荡器	SG-770SCD	53.125000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510130	爱普生振荡器	SG-770SCD	133.333300 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510131	爱普生振荡器	SG-770SCD	75.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510132	爱普生振荡器	SG-770SCD	98.304000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0023510808	爱普生振荡器	SG-770SCD	200.000000 MHz	7.00 x 5.00 x 1.80 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0036310003	爱普生振荡器	SG-211SDE	26.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS输出晶振	2.250 to 2.750 V	-40 to 85 °C
X1G0036310004	爱普生振荡器	SG-211SDE	40.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS输出晶振	2.250 to 2.750 V	-40 to 85 °C
X1G0036310005	爱普生振荡器	SG-211SDE	37.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS输出晶振	2.250 to 2.750 V	-20 to 70 °C
X1G0036310006	爱普生振荡器	SG-211SDE	54.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS输出晶振	2.250 to 2.750 V	-40 to 85 °C
X1G0036310007	爱普生振荡器	SG-211SDE	11.289600 MHz	2.50 x 2.00 x 0.80 mm	CMOS输出晶振	2.250 to 2.750 V	-20 to 70 °C
X1G0036310009	爱普生振荡器	SG-211SDE	36.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS输出晶振	2.250 to 2.750 V	-40 to 85 °C
X1G0036310011	爱普生振荡器	SG-211SDE	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS输出晶振	2.250 to 2.750 V	-40 to 90 °C
X1G0036310012	爱普生振荡器	SG-211SDE	19.200000 MHz	2.50 x 2.00 x 0.80 mm	CMOS输出晶振	2.250 to 2.750 V	-40 to 90 °C
X1G0036310014	爱普生振荡器	SG-211SDE	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS输出晶振	2.250 to 2.750 V	-20 to 70 °C
X1G0036310016	爱普生振荡器	SG-211SDE	36.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS输出晶振	2.250 to 2.750 V	-20 to 70 °C
X1G0036310017	爱普生振荡器	SG-211SDE	6.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS输出晶振	2.250 to 2.750 V	-40 to 85 °C
X1G0036310018	爱普生振荡器	SG-211SDE	36.666670 MHz	2.50 x 2.00 x 0.80 mm	CMOS输出晶振	2.250 to 2.750 V	-40 to 85 °C
X1G0036310020	爱普生振荡器	SG-211SDE	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS输出晶振	2.250 to 2.750 V	-40 to 85 °C
X1G0036310021	爱普生振荡器	SG-211SDE	40.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS输出晶振	2.250 to 2.750 V	-40 to 85 °C
X1G0036310022	爱普生振荡器	SG-211SDE	36.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS输出晶振	2.250 to 2.750 V	-20 to 70 °C
X1G0036310023	爱普生振荡器	SG-211SDE	24.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS输出晶振	2.250 to 2.750 V	-40 to 85 °C
