NSK晶振,有源晶振,NAOH晶振,高精度小体积贴片晶体振荡器

频率：32.768KHZ

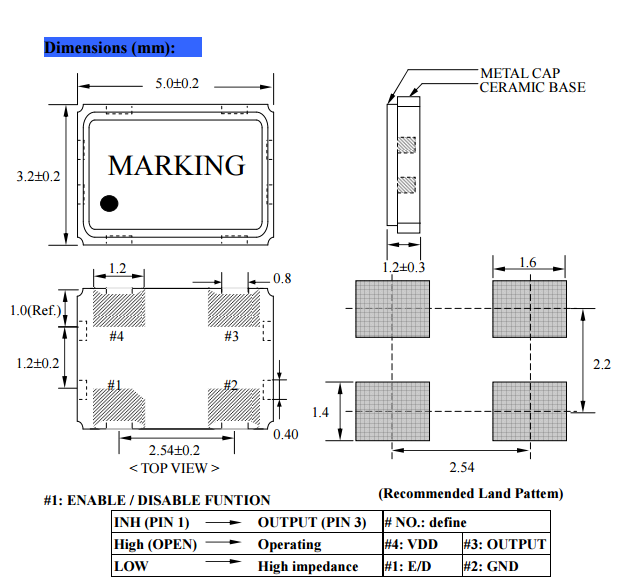

尺寸：5.0*3.2mm

有源石英晶振,无论是温补晶体也好,压控晶振也罢,产品均采用了,离子刻蚀调频技术,比目前一般使用数码家电晶振的真空蒸镀方式调频,主要在产品参数有以下提升:１.微调后调整频率能控制在±2ppm,一般只能保持在±５ppm;２.产品的激励功率相关性参数有大幅提升;３.产品的长期老化率可保证在±2ppm之内.

订购热线：0755-27838351

Japan1

NSK晶振,有源晶振,NAOH晶振,高精度小体积贴片晶体振荡器.贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

台湾津绽NSK晶振科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何数码相机晶振排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务.

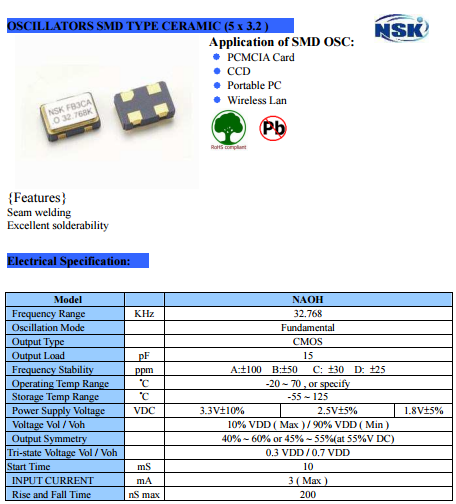

型号	NAOH晶振
输出频率范围	32.768KHZ
电源电压范围	+1.8,+2.5,+3.3V
消耗电流	+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
输出电压	CMOS
输出负载	15pF
精度偏差	±25ppm,±30ppm,±50ppm,±100ppm
温度特性	±0.5×10-6,±2.5×10-6 max./-30?+85℃ ±0.5×10-6,±2.5×10-6 max./-40?+85℃（Option）

Japan3

NAND

如何正确的使用有源晶振

电处理:

将电源连接到OSC输出晶振指定的终端.确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振.假如损坏那将不会工作.此外如果外接电源电压高于智能手机晶振的规定电压值.就很可能会导致石英晶振产品损坏.所以外接电压很重要.一定要确保使用正确的额定电压的振荡.但如果电压低于额定的电压值部分产品将会不起振.或者起不到最佳精度.

石英振荡器的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时.指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗.根据计算机电脑晶振规范的负载阻抗.输出频率和输出电平.当测量输出频率或输出水平.晶体振荡器调整的输入阻抗.测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器.不同的负载阻抗的晶体振荡器.测量输出频率或输出水平高.阻抗阻抗测量可以忽略.
