NSK晶振,有源晶振,NAOK晶振,轻薄型石英晶体振荡器器

频率:32.768KHZ

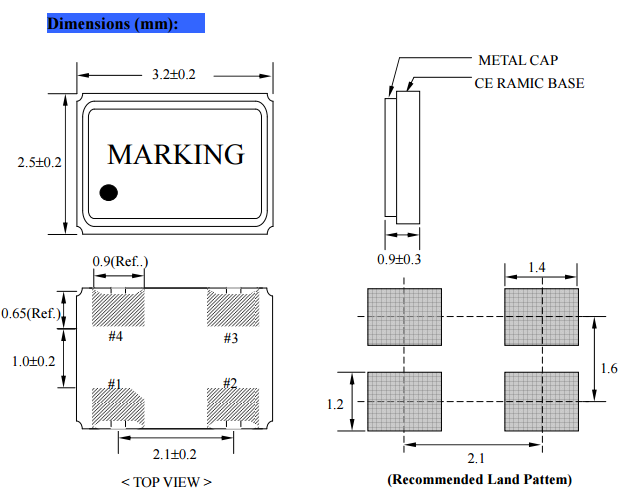

尺寸:3.2*2.5mm

贴片有源石英晶振是指在普通无源晶体上增加了电压,内部集成了相应IC与电容电阻,需要在净化万级车间生产,并且在密封机器设备中焊接加盖,内部封装模式是指在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型,超薄型石英晶体元器必须攻克的关键技术之一

订购热线:0755-27838351
QQ咨询 点击这里给我发消息 NSK晶振,有源晶振,NAOK晶振,轻薄型石英晶体振荡器器

Japan1

NSK晶振,有源晶振,NAOK晶振,轻薄型石英晶体振荡器器.有源石英晶振,无论是温补晶体也好,压控晶振也罢,产品均采用了,离子刻蚀调频技术,比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升:1.微调后调整频率能控制在±2ppm,一般只能保持在±5ppm;2.产品的激励功率相关性参数有大幅提升;3.产品的长期老化率可保证在±2ppm之内.

预防环境污染.

NSK晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治贴片晶振工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.

Japan2

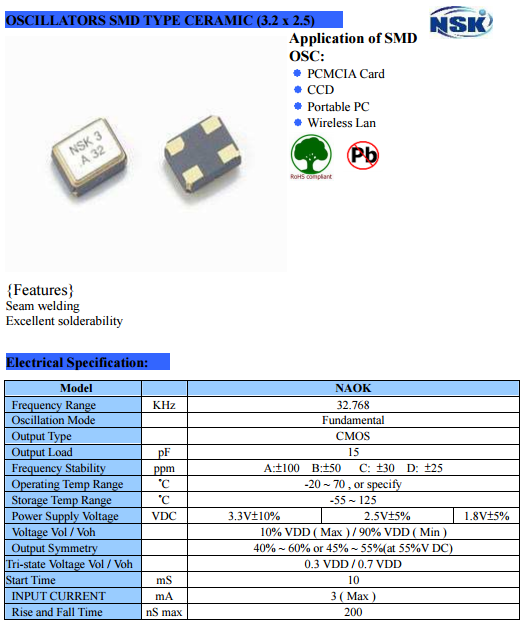

型号

NAOK晶振

输出频率范围

32.768KHZ

电源电压范围

+1.8,+2.5,+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz

输出电压

CMOS

输出负载

15pF

精度偏差

±25ppm,±30ppm,±50ppm,±100ppm

温度特性


±0.5×10-6,±2.5×10-6 max./-30?+85
±0.5×10-6,±2.5×10-6 max./-40?+85Option

Japan3

NAOK

Japan4

如何正确的使用有源晶振

电处理:

将电源连接到OSC输出晶振指定的终端.确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振.假如损坏那将不会工作.此外如果外接电源电压高于智能手机晶振的规定电压值.就很可能会导致有源晶振产品损坏.所以外接电压很重要.一定要确保使用正确的额定电压的振荡.但如果电压低于额定的电压值部分产品将会不起振.或者起不到最佳精度.

3225有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时.指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗.根据电子游戏机晶振规范的负载阻抗.输出频率和输出电平.当测量输出频率或输出水平.晶体振荡器调整的输入阻抗.测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器.不同的负载阻抗的晶体振荡器.测量输出频率或输出水平高.阻抗阻抗测量可以忽略.

NAOK

Japan5
