NSK晶振,贴片晶振,NXK-32晶振,3225金属面封装无源晶振
频率：12~54MHZ

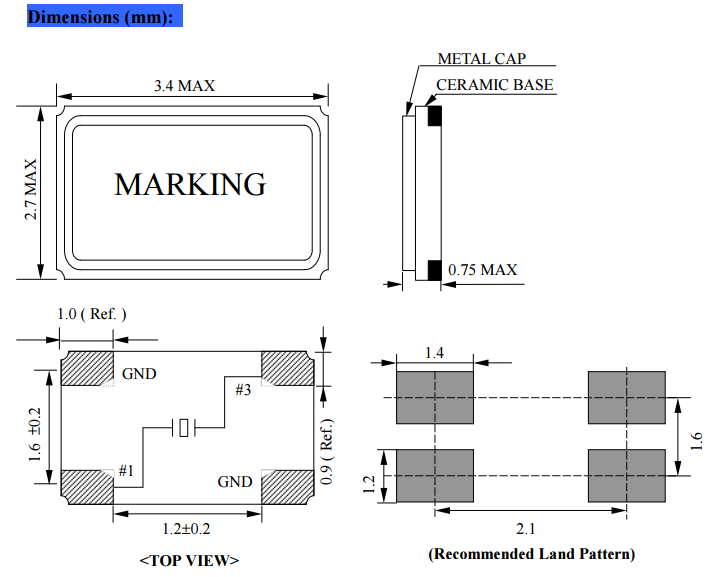

尺寸：3.2*2.5mm
NSK晶振,贴片晶振,NXK-32晶振,3225金属面封装无源晶振.贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
台湾津绽NSK晶振科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考虑面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动贴片晶振环境/安卫管理,落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.
|

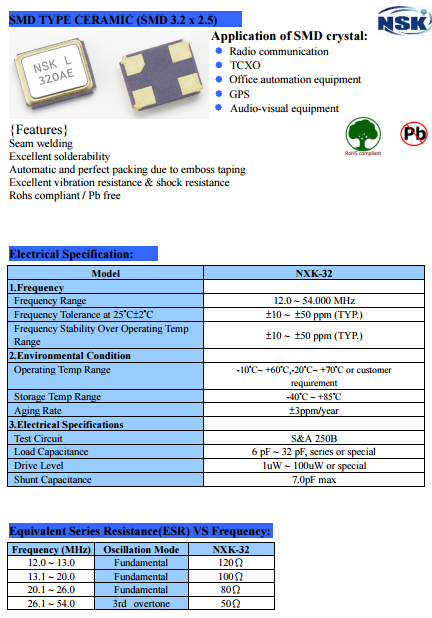

NSK晶振规格 |
单位 |
NXK-32晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
12~54MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作温度 |
T_use |
-10°C ～ +60°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10ppm~±50ppm
|
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/
|
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
6pF~32pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
晶振在工作中出现异常技术问题:
这些知识介绍是指晶振在产品上线之后发生不良品或者没反应的情况下.自检办法.电子游戏机晶振如果在电路上的功能不规则或根本无法全部,SMD石英晶振找出得到了应用操作.请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.
我们从驱动程序时钟晶振使用输出无信号开始寻找相关问题.
我们可以先使用示波器或者频率计数器来检查终端的两个信号.如果超薄型3225封装晶振没有信号输出.请按照步骤1-1到1-4步执行检查.如果有从石英晶振（XOUT）的输出端子的输出信号.而是从在终端（辛）输出没有信号.请检查圆柱晶振体以下step1-5到步骤1-6.
你可以先把晶体卸载下来并测试的频率和负载电容.看看他们是否能振动.也可以使用专业的网络通信晶振测试仪器来检测.如果你没法检测你也可以将不良品发送给我公司.我们检测分析之后告诉你结果.
