NSK晶振,贴片晶振,NXM-84-APA-GLASS晶振,陶瓷面封装贴石英晶振
频率：8~125MHZ

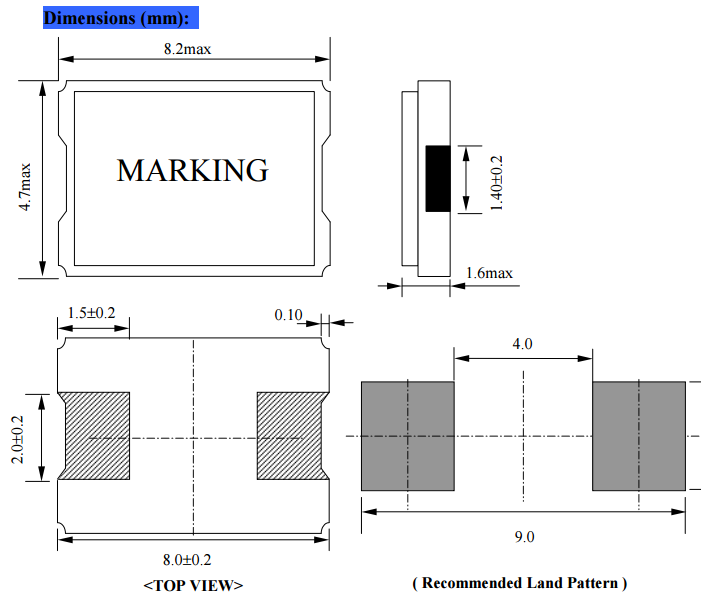

尺寸：8.0*4.5mm
贴片石英晶振8045mm尺寸系列,晶体内部采用了真空封装技术,是指在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型,超薄型石英晶体元器必须攻克的关键技术之一.
NSK晶振,贴片晶振,NXM-84-APA-GLASS晶振,陶瓷面封装贴石英晶振.贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
台湾津绽NSK晶振科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部贴片晶振资源,奠定经营管理的基础.藉执行环境考虑面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.
|

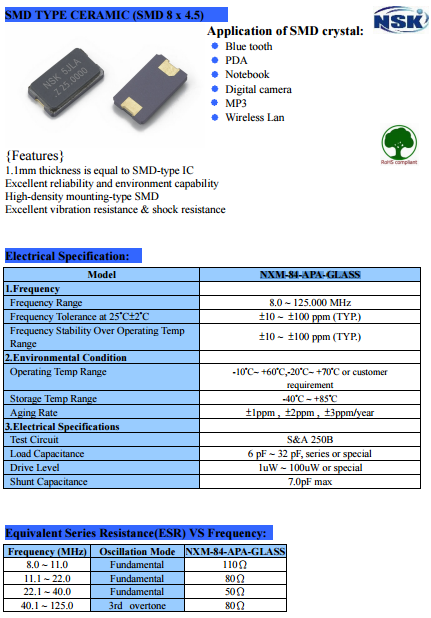

NSK晶振规格 |
单位 |
NXM-84-APA-GLASS晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
8.0~125MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作温度 |
T_use |
-10°C ～ +60°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10ppm~±50ppm
|
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/
|
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
6pF~32pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
晶振在工作中出现异常技术问题:
这些知识介绍是指贴片晶振在产品上线之后发生不良品或者没反应的情况下.自检办法.电子游戏机晶振如果在电路上的功能不规则或根本无法全部,游戏机晶振找出得到了应用操作.请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.
我们从驱动程序时钟晶振使用输出无信号开始寻找相关问题.
我们可以先石英晶体谐振器或者频率计数器来检查终端的两个信号.如果没有信号输出.请按照步骤1-1到1-4步执行检查.如果有从石英晶体振荡器的输出端子的输出信号.而是从在终端（辛）输出没有信号.请检查圆柱晶振体以下step1-5到步骤1-6.
你可以先把晶体卸载下来并测试温度补偿晶体振荡器的频率和负载电容.看看他们是否能振动.也可以使用专业的石英晶体振荡器测试仪器来检测.如果你没法检测你也可以将不良品发送给我公司.我们检测分析之后告诉你结果.
