AKER晶振,有源晶振,SMDN-321晶振,3225小体积有源晶振

频率：13.5~156.25MHZ

尺寸：3.2*2.5mm

贴片石英晶振在设计时就与各款型号IC匹配等相关技术,使用IC与晶片设计匹配技术:是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体振荡器具有的电性外,还有石英晶体振荡器的电极设计等有它的特殊性,必须考虑振荡器的供应电压,起动电压和产品上升时间,下降时间等相关参数.

订购热线：0755-27838351

AKER晶振,有源晶振,SMDN-321晶振,3225小体积有源晶振.贴片有源石英晶振是指在普通无源晶体上增加了电压,内部集成了相应IC与电容电阻,需要在净化万级车间生产,并且在密封机器设备中焊接加盖,内部封装模式是指在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型,超薄型石英晶体元器必须攻克的关键技术之一

安碁科技成立于西元1990年,主要从事有源晶振元件产品的研发、制造及销售.拥有深厚的网络通信晶振研发技术底蕴，为石英晶振之专业制造公司.深耕台湾、布局全球.在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进.

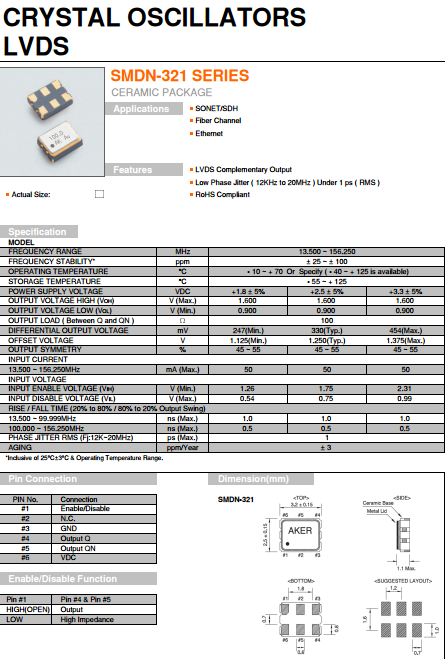

Japan2

AKER晶振	标示	SMDN-321晶振	晶振基本信息对照表
标准范围	f0	13.5~156.25MHZ
電源電圧	Vcc	1.8V,2.5V,3.3V
输出电流	Icc	3.5 mA max.	Vcc=3.3V
频率负载		15pF	LVDS出力
标准频率偏差	f_tol	±25ppm×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.	50% Vcc
对称	SYM	40%～60%
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%

Japan3

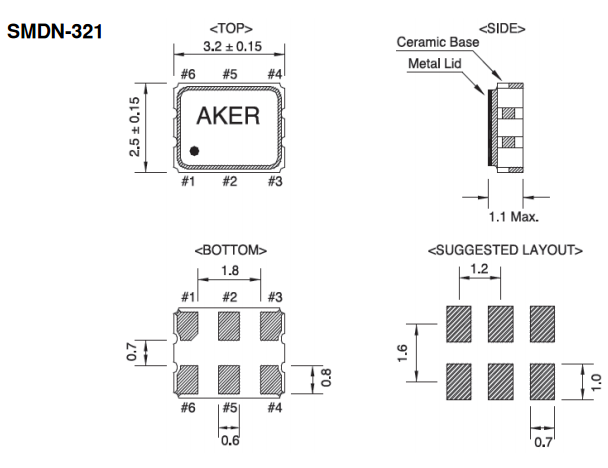

SMDN-321

Japan4

贴片石英晶振各项注意事项：

移动网络晶振产品使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用.因很多种游戏机晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.

产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的产品.但是为了金属面晶振产品的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.

7-1:机械振动的影响

当液晶电视机晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管电脑应用有源晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

SMDN-321
