AKER晶振,有源晶振,SMDN-531晶振,无线路由器有源晶振

频率：13.5~156.25MHZ

尺寸：5.0*3.2mm

5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

订购热线：0755-27838351

Japan1

AKER晶振,有源晶振,SMDN-531晶振,无线路由器有源晶振.压控温补晶体系列,VC-TCXO产品内部晶片焊接模式采用了,高精密点胶技术:晶片胶点的位置,大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用,使晶片的点胶的精度在±0.02mm之内,具有最适合于移动通信设备用途的高稳定的频率温度特性.

安碁科技成立于西元1990年,主要从事有源晶振元件产品的研发、制造及销售.拥有深厚的贴片晶振研发技术底蕴，为石英晶振之专业制造公司.深耕台湾、布局全球.在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进.

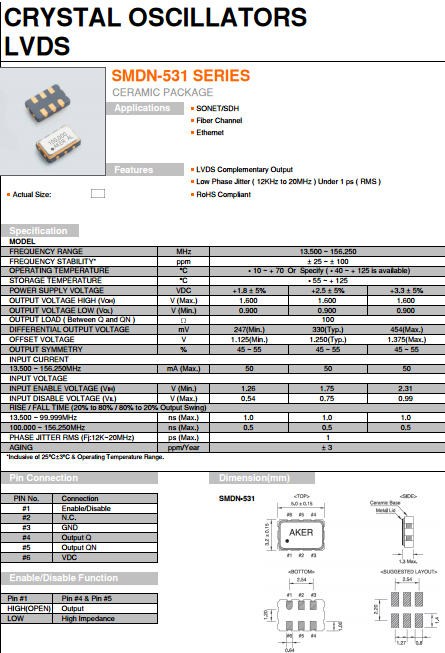

AKER晶振	标示	SMDN-531晶振	晶振基本信息对照表
标准范围	f0	13.5~156.25MHZ
電源電圧	Vcc	1.8V,2.5V,3.3V
输出电流	Icc	3.5 mA max.	Vcc=3.3V
频率负载		15pF	LVDS出力
标准频率偏差	f_tol	±25ppm×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.	50% Vcc
对称	SYM	40%～60%
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%

Japan3

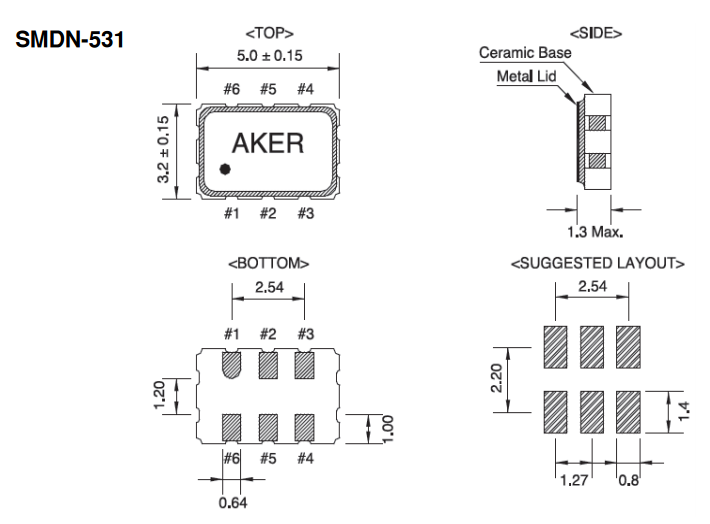

SMDN-531

Japan4

石英晶振各项注意事项：

移动网络晶振产品使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用.因很多种游戏机晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.

5032mm晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的产品.但是为了超小型石英晶振产品的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.

7-1:机械振动的影响

当精密石英晶体振荡器产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管电脑应用有源晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
