AKER晶振,有源晶振,SMDN-751晶振,7050LVDS输出晶振

频率：13.5~160MHZ

尺寸：7.0*5.0mm

有源石英晶振,无论是温补晶体也好,压控晶振也罢,产品均采用了,离子刻蚀调频技术,比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升:１.微调后调整频率能控制在±2ppm,一般只能保持在±５ppm;２.产品的激励功率相关性参数有大幅提升;３.产品的长期老化率可保证在±2ppm之内

订购热线：0755-27838351

Japan1

AKER晶振,有源晶振,SMDN-751晶振,7050LVDS输出晶振.有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动LVDS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

安碁科技成立于西元1990年,主要从事智能手机晶振元件产品的研发、制造及销售.拥有深厚的贴片晶振研发技术底蕴，为石英晶振之专业制造公司.深耕台湾、布局全球.在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进.

Japan2

AKER晶振	标示	SMDN-751晶振	晶振基本信息对照表
标准范围	f0	13.5~160MHZ
電源電圧	Vcc	1.8V,2.5V,3.3V
输出电流	Icc	3.5 mA max.	Vcc=3.3V
频率负载		15pF	LVDS出力
标准频率偏差	f_tol	±25ppm×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.	50% Vcc
对称	SYM	40%～60%
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%

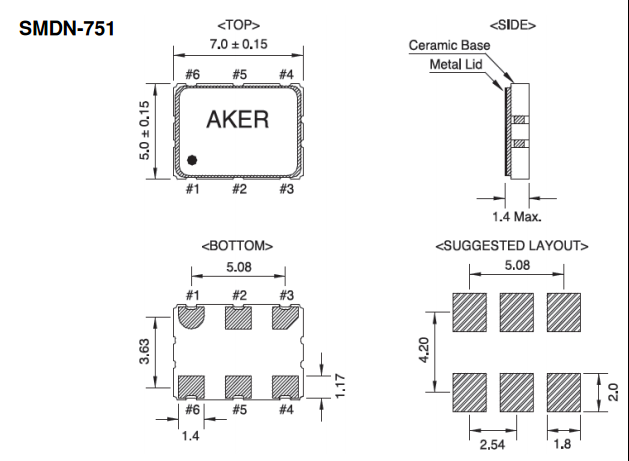

SMDN-751

Japan4

石英晶振各项注意事项：

移动网络晶振产品使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用.因很多种计算机电脑晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.

晶体产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的产品.但是为了超小型石英晶振产品的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.

7-1:机械振动的影响

当精密石英晶体振荡器产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管有源晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

SMDN-751
