CTS晶振,贴片晶振,GA534晶振,GA534120T2XGET晶振
频率：8~40MHz
尺寸：5.0*3.2mm
贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
CTS晶振,贴片晶振,GA534晶振,GA534120T2XGET晶振
| 制造商 | CTS晶振 | 产地 | 美国 | 产品编码 |
GA534120T2XGET |
| 频率 | 8~40MHZ | 负载 | 8pF | 温度范围 | --20°c~+70°c |
| 频率偏差 |
±20ppm |
封装 |
陶瓷贴片四脚 | 尺寸 | 5.0*3.2mm |
|

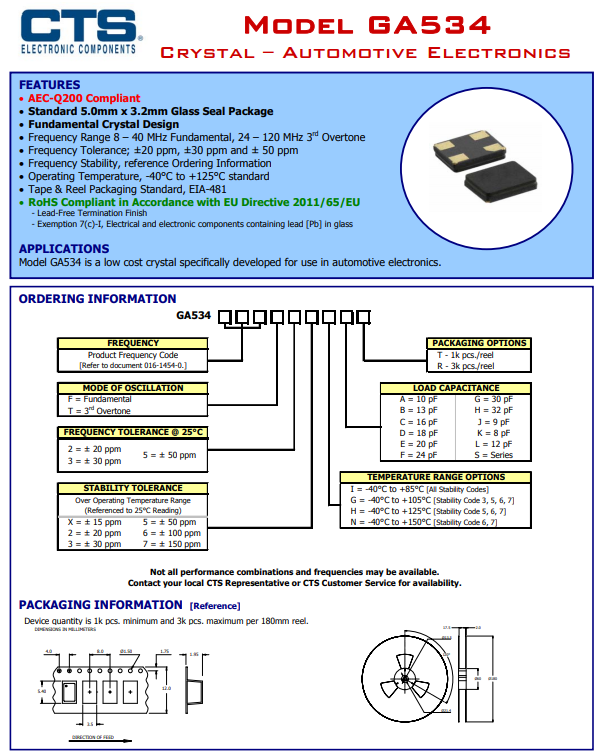

CTS晶振规格 |
单位 |
GA534晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
8~40MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±20ppm/±30ppm/±50ppm |
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/
|
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF/12pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
激励功率
晶体单元上施加过多驱动力,会导致小体积贴片晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致GA534无源晶振会引发功能失常或击穿的闭门或杂散现象
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方(在20 mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请
未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的智能手机晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
