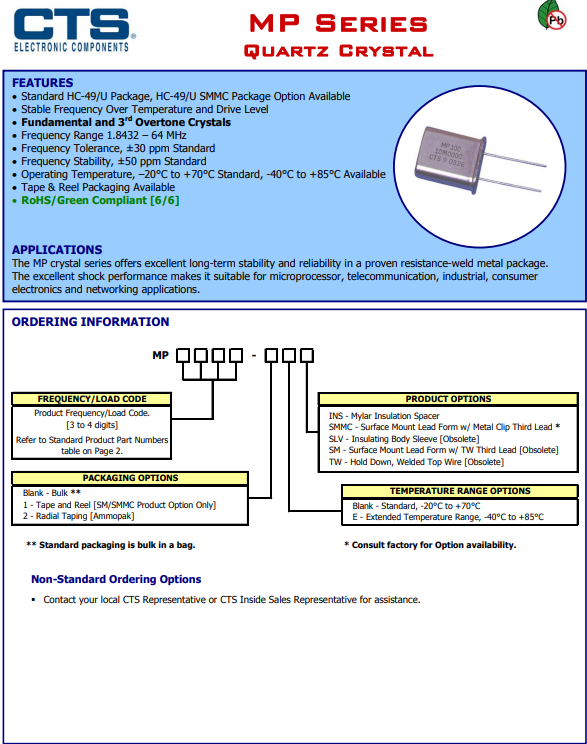

CTS晶振,插件晶振,MP晶振,MP1.8431EINS晶振
频率：1.8432~60MHZ

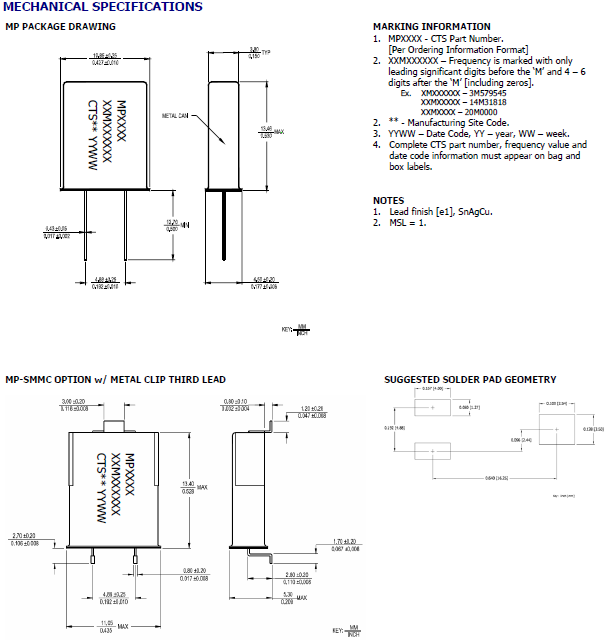

尺寸：10.85 x 13.46 x 4.50mm
插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能
CTS晶振,贴片晶振,MP晶振,MP1.8431EINS晶振
| 制造商 | CTS晶振 | 产地 | 美国 | 产品编码 |
MP1.8431EINS |
| 频率 | 1.843MHZ | 负载 | 8pF | 温度范围 | --20°c~+70°c |
| 频率偏差 |
±50ppm |
封装 |
金属贴片四脚 | 尺寸 | 10.85 x 13.46 x 4.50mm |
|
CTS晶振规格 |
单位 |
MP晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
1.8432~60MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作温度 |
T_use |
-20°C ～ +70°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±30ppm/±50ppm |
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/
|
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
10pF/12pF/16pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
激励功率
晶体单元上施加过多驱动力,会导致进口插件晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致无源二脚金属壳晶振会引发功能失常或击穿的闭门或杂散现象
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方(在20 mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请
未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的计算机电脑晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
