百利通亚陶晶振,贴片晶振,G9晶振,G93270001晶振
频率：32.768KHZ
尺寸：3.2*1.5mm
贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
百利通亚陶晶振,贴片晶振,G9晶振,G93270001晶振
| 制造商 | 百利通亚陶晶振 | 产地 | 台湾 | 产品编号 | G83270021 |
| 频率 |
32.768KHZ |
负载 | 9pF | 温度范围 | --40°c~+85°c |
| 频率偏差 |
±20ppm |
封装 |

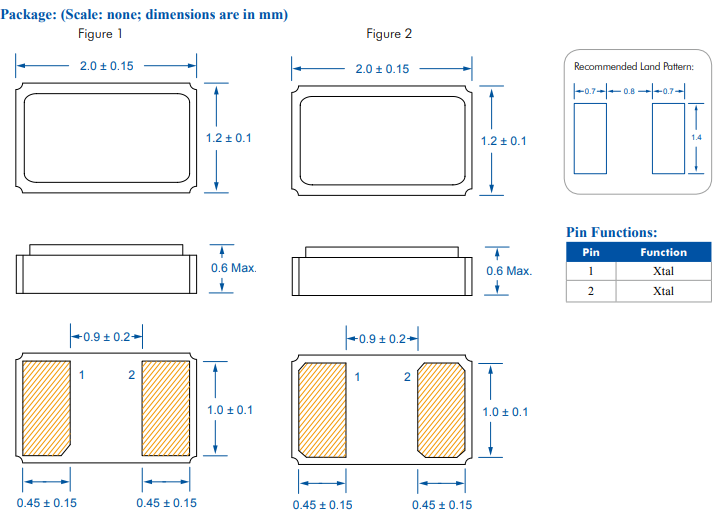

陶瓷贴片就跟我 | 尺寸 | 2.0*1.2*0.6mm |
|

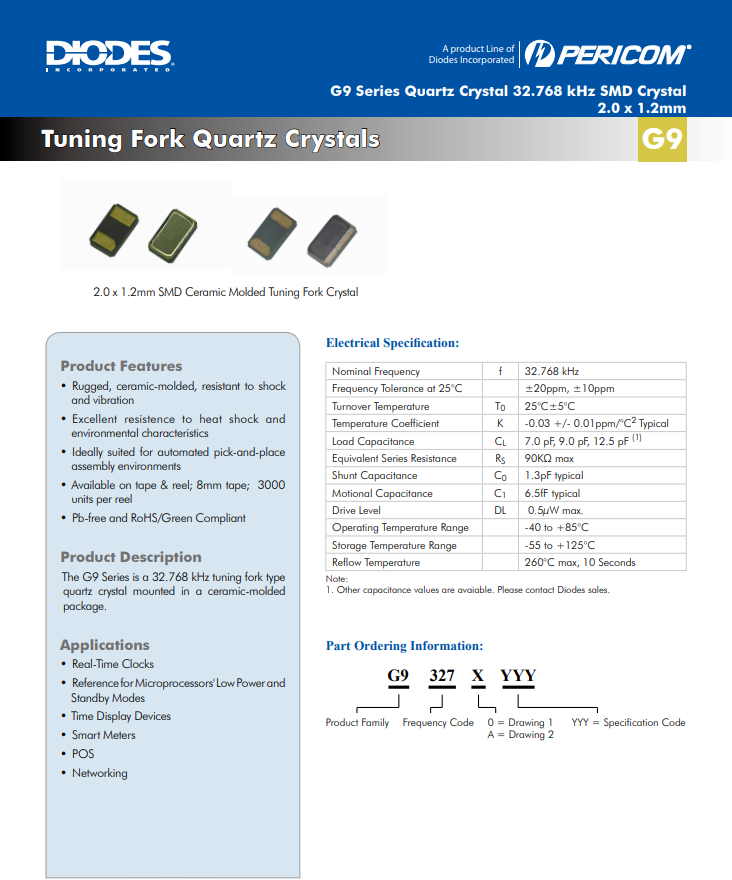

亚陶晶振规格 |
单位 |
G9晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
|
储存温度 |
T_stg |
-20°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10ppm，±20ppm， |
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/
|
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
7pF/9pF/12.5pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
激励功率
在晶体单元上施加过多驱动力,会导致32.768KSMD谐振器特性受到损害或破坏.电路设计必须能够维持适当的激励功率
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加
负载电容
振荡电路中负载电容的不同,可能导致音叉32.768K水晶振子振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容
晶体振荡器和实时时钟模块
所有石英SMD晶振和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致智能手机SMD晶振会引发功能失常或击穿的闭门或杂散现象
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方(在20 mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请
未用输入终端连接到VCC 或GND.
影响
重复的温度巨大变化可能会降低受损害32.768KHZ贴片晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
