日蚀晶振E3WS,E3WSDC12-32.768K无源晶体

频率：32.768KHZ

尺寸：2.0*1.2mm

日蚀晶振E3WS,E3WSDC12-32.768K无源晶体,ECLIPTEK晶振,32.768KHZ晶振,无源贴片晶振,石英晶振,型号E3WS,编码E3WSDC12-32.768K是一款金属面贴片型的音叉晶体,尺寸为2012mm,频率32.768KHZ,负载电容12pF,精度20ppm,工作温度-40°C~+85°C,具备良好稳定性能和耐压性能,适合用于小型移动设备,通信设备,消费电子等行业.

E4WSDC09-32.768K石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.日蚀晶振E3WS,E3WSDC12-32.768K无源晶体

订购热线：0755-27838351

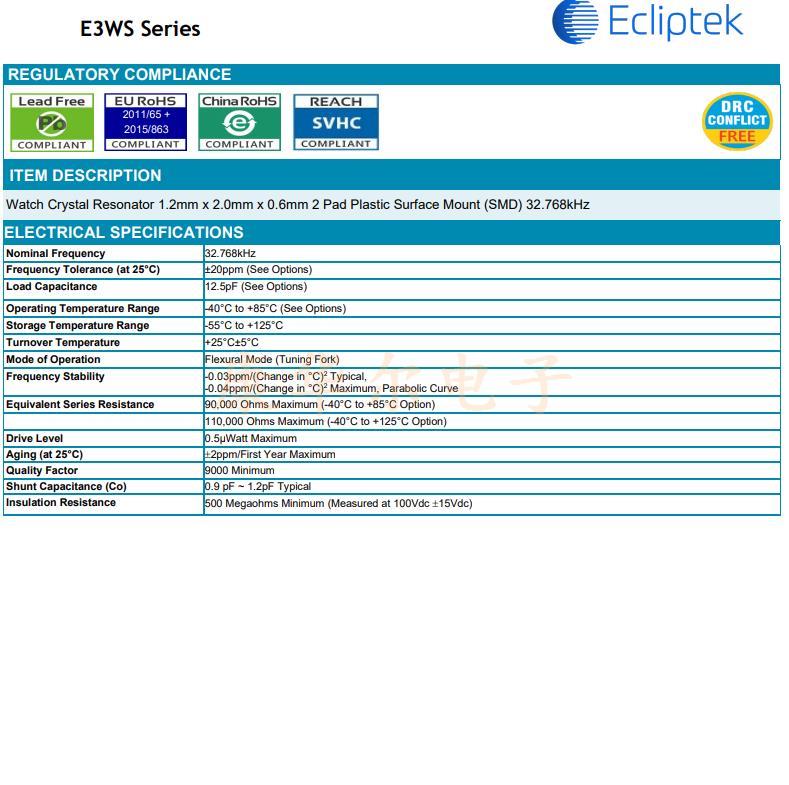

E3WSDC12-32.768K晶振参数表

ECLIPTEK晶振	单位	E3WS晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20ppm(标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	80 kOhms	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

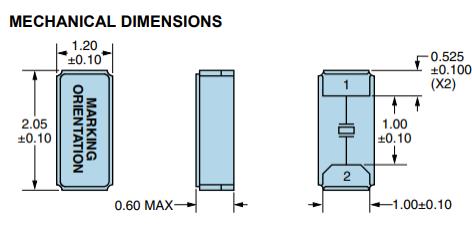

日蚀晶振E3WS,E3WSDC12-32.768K无源晶体 尺寸图
E3WSDC12-32.768K晶振使用注意事项

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。日蚀晶振E3WS,E3WSDC12-32.768K无源晶体
撞击
虽然贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
SMD产品
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到无源贴片晶振产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得时钟晶体产品（谐振器、振荡器、滤波器）,时钟无铅晶振内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
引线类型产品
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。日蚀晶振E3WS,E3WSDC12-32.768K无源晶体

美国日蚀晶振编码	Cut/Mode	Package Description	Frequency Stability	Operating Temperature Range	Aging
E1WCDA06-32.768K	Fundamental	Watch Crystal 2.0mm x 6.0mm	±20ppm	-10°C to +60°C	±3ppm
E1WCDA12-32.768K	Fundamental	Watch Crystal 2.0mm x 6.0mm	±20ppm	-10°C to +60°C	±3ppm
E1WCDB06-32.768K	Fundamental	Watch Crystal 2.0mm x 6.0mm	±20ppm	-20°C to +70°C	±3ppm
E1WCDB12-32.768K	Fundamental	Watch Crystal 2.0mm x 6.0mm	±20ppm	-20°C to +70°C	±3ppm
E1WSDA06-32.768K	Tuning Fork Fundamental	SMD Watch Crystal 3.7mm x 7.9mm	±20ppm	-40°C to +85°C	±3ppm
E1WSDA12-32.768K	Fundamental	SMD Watch Crystal 3.7mm x 7.9mm	±20ppm	-40°C to +85°C	±3ppm
E3WSDC12-32.768K	Tuning Fork Fundamental	SMD Watch Crystal 1.2mm x 2.0mm	±20ppm	-40°C to +85°C	±3ppm
E4WSDC09-32.768K	Tuning Fork Fundamental	SMD Watch Crystal 1.0mm x 1.6mm	±20ppm	-40°C to +85°C	±3ppm
E4WSDC12-32.768K	Tuning Fork Fundamental	SMD Watch Crystal 1.0mm x 1.6mm	±20ppm	-40°C to +85°C	±3ppm
E8WSBC12-32.768K	Tuning Fork Fundamental	SMD Watch Crystal 1.5mm x 3.2mm	±10ppm	-40°C to +85°C	±3ppm
E8WSDC07-32.768K	Tuning Fork Fundamental	SMD Watch Crystal 1.5mm x 3.2mm	±20ppm	-40°C to +85°C	±3ppm
E8WSDC09-32.768K	Fundamental	SMD Watch Crystal 1.5mm x 3.2mm	±20ppm	-40°C to +85°C	±3ppm
E8WSDC12-32.768K	Fundamental	SMD Watch Crystal 1.5mm x 3.2mm	±20ppm	-40°C to +85°C	±3ppm
