爱普生进口晶振FC-12M,X1A000021001000水晶振动子

频率：32.768KHZ

尺寸：2.0*1.2mm

爱普生进口晶振FC-12M,X1A000021001000水晶振动子,EPSON无源晶振,SMD晶振,音叉谐振器,无铅环保晶振,小体积晶振,型号FC-12M,编码X1A000021001000,尺寸2012mm,频率32.768KHZ,负载电容9PF.精度±20ppm,工作温度-40to+85°C,这是一款采用优质原料和高超的生产技术精心打磨出来的优良产品,符合国家认证要求和无铅设计方案.产品被广泛应用于小型通信设备,小型智能家居等产品,具备超高的可靠性能和耐压性能.

X1A000021000700晶振的真空封装技术：是指SMD石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.爱普生进口晶振FC-12M,X1A000021001000水晶振动子

订购热线：0755-27838351

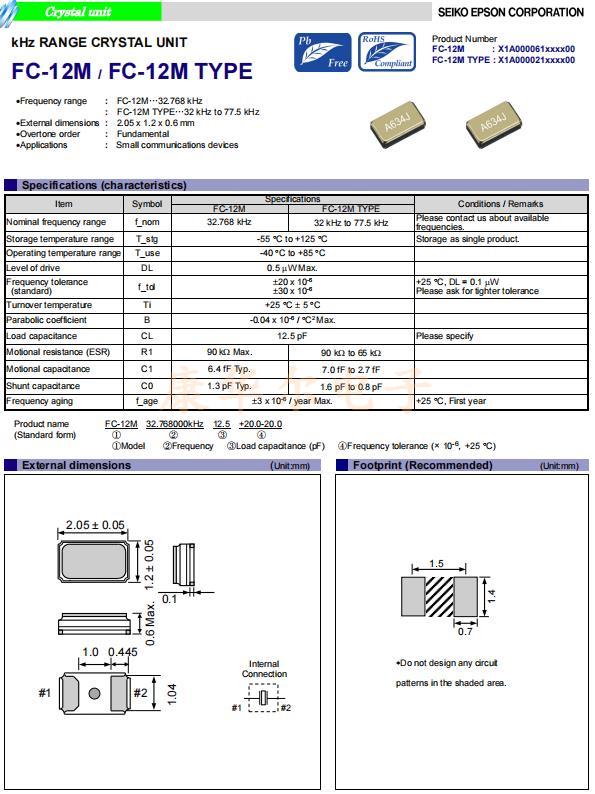

X1A000021001000晶振参数表

项目	符号	规格说明		条件
项目	符号	FC-12M	FC-12M TYPE	条件
额定频率范围	f_nom	32.768kHz	32kHz to 77.5kHz	请联系我们以便获取其它可用频率的相关信息
储存温度	T_stg	-55 °C to +125 °C		裸存
工作温度	T_use	-40 °C to +85 °C
激励功率	DL	0.5µW Max.
频率公差（标准）	f_tol	±20 × 10-6 ±30 × 10-6		+25 °C,DL=0.1 µW 如需更严格的公差,请联系我们
拐点温度	Ti	+25 °C±5 °C
频率温度系数	B	-0.04 × 10-6/ °C2 Max
负载电容	CL	12.5pF		请与我们联系除了12.5 pF
串联电阻（ESR）	R1	90kΩ Max.	90kΩ to 65kΩ
串联电容	C1	6.4fF Typ.	7.0fF to 2.7fF
分路电容	C0	1.3pF Typ.	1.6pF to 0.8pF
频率老化	f_age	±3 ×10-6 / year Max		+25 °C, 第一年

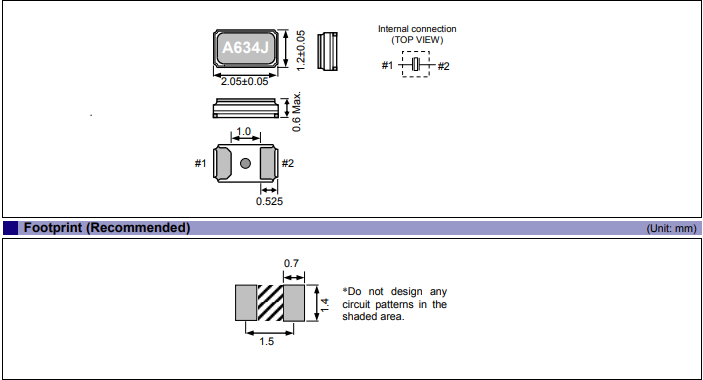

爱普生进口晶振FC-12M,X1A000021001000水晶振动子 尺寸图

X1A000021001000晶振使用注意事项

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。爱普生进口晶振FC-12M,X1A000021001000水晶振动子
装载
SMD产品
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得时钟晶体产品（谐振器、振荡器、滤波器）,时钟无铅晶振内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
引线类型产品
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。爱普生进口晶振FC-12M,X1A000021001000水晶振动子

编码	LxWxH/尺寸	Model/型号	Frequency/频率	CL Value/负载	Freq.tol./频率 @+25°C	Oper. Temper. Range/工作温度
X1A000061000200	2.05 x 1.2 x 0.6 mm	FC-12M	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
X1A000061000300	2.05 x 1.2 x 0.6 mm	FC-12M	32.768000 kHz	12.5 pF	+/-30.0 ppm	-40 to +85 °C
X1A000061000800	2.05 x 1.2 x 0.6 mm	FC-12M	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
X1A000061003000	2.05 x 1.2 x 0.6 mm	FC-12M	32.768000 kHz	8 pF	+/-20.0 ppm	-40 to +85 °C
X1A000061003200	2.05 x 1.2 x 0.6 mm	FC-12M	32.768000 kHz	6.6 pF	+/-20.0 ppm	-40 to +85 °C
X1A000021000200	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	10 pF	+/-20.0 ppm	-40 to +85 °C
X1A000021000700	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	10 pF	+/-20.0 ppm	-40 to +85 °C
X1A000021000800	2.05 x 1.2 x 0.6 mm	FC-12M	32.768K晶振	10 pF	+/-20.0 ppm	-40 to +85 °C
X1A000021001000	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
X1A000021001100	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	10 pF	+/-20.0 ppm	-40 to +85 °C
X1A000021001200	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	10 pF	+/-20.0 ppm	-40 to +85 °C
X1A000021001300	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
X1A000021001400	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	9 pF	-10.0/+30.0 ppm	-40 to +85 °C
X1A000021001500	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	9 pF	20.0/+60.0 ppm	-40 to +85 °C
X1A000021001600	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
X1A000061000600	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
X1A000061001400	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C
X1A000061002100	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	6 pF	+/-20.0 ppm	-40 to +85 °C
X1A000061002400	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	9 pF	+/-10.0 ppm	-40 to +85 °C
X1A000061003500	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	7 pF	+/-10.0 ppm	-40 to +85 °C
