X1G0036310003|SPXO|SG-211SDE|26MHZ|汽车空调控制板

频率：26MHZ

尺寸：2.5*2.0mm

X1G0036310003|SPXO|SG-211SDE|26MHZ|汽车空调控制板，编码X1G0036310003，型号SG-211SDE是一款高性能，贴片型的2520四脚贴片振荡器 ,爱普生晶振,进口晶振,SMD振荡器,SPXO振荡器，小尺寸2520mm，频率为26MHZ，支持输出CMOS，电压2.2~2.7V，频率稳定度为20ppm，工作温度-40~+85°C，产品具备良好的耐压性能，主要应用于汽车导航系统，汽车空调控制板，无线设备，智能家居，医疗产品等领域.

伴随信息化社会的进程,现在石英元器件已被广泛应用于各种电子设备以及家电产品之中,日趋重要. 爱普生拓优科梦（Epson — yocom）将进一步究极用精微加工发挥“石英”材料的优越性能的“QMEMS”技术,创造出更小、更高性能或全新功能的元器件;同时,融合爱普生晶振公司的半导体与软件技术增添便于使用、能让顾客更体验到利用价值的“解决方案”.通过上述工作,我们将为社会的发展以及实现更舒畅的未来而竭诚奉献. X1G0036310003|SPXO|SG-211SDE|26MHZ|汽车空调控制板.

订购热线：0755-27838351

Japan1

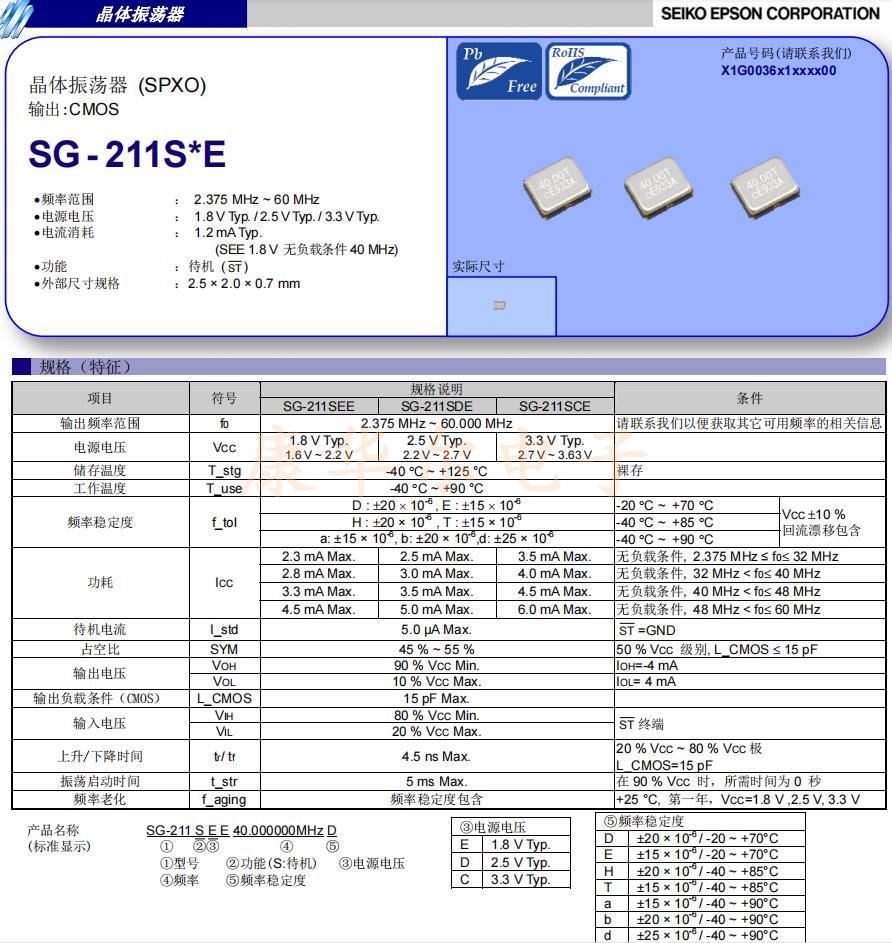

X1G0036310003|SPXO|SG-211SDE|26MHZ|汽车空调控制板参数表

项目

规格说明

条件

SG-211SEE

SG-211SDE

SG-211SCE

输出频率范围

2.375 MHz ~ 60.000 MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.8 V Typ.
1.6 V ~ 2.2 V

2.5 V Typ.
2.2 V ~ 2.7 V

3.3 V Typ.
2.7 V ~ 3.63 V

储存温度

T_stg

-40 oC ~ +125 °C

裸存

工作温度

T_use

-40 oC ~ +90 °C

频率稳定度

f_tol

D : 20 10-6 , E : 15 10-6

-20 oC ~ +70 oC

VCC 10 %
回流漂移包含

H : 20 × 10-6 , T : 15 × 10-6

-40 oC ~ +85 oC

a: ±15 × 10-6 , b: ±20 × 10-6 ,d: ±25 × 10-6

-40 oC ~ +90 oC

功耗

ICC

2.3 mA Max.

2.5 mA Max.

3.5 mA Max.

无负载条件, 2.375 MHz ≤ f0 32 MHz

2.8 mA Max.

3.0 mA Max.

4.0 mA Max.

无负载条件, 32 MHz < f0 40 MHz

3.3 mA Max.

3.5 mA Max.

4.5 mA Max.

无负载条件, 40 MHz < f0 48 MHz

4.5 mA Max.

5.0 mA Max.

6.0 mA Max.

无负载条件, 48 MHz < f0 60 MHz

待机电流

I_std

5.0 µA Max.

ST =GND

占空比

SYM

45 % ~ 55 %

50 % VCC 级别, L_CMOS 15 pF

输出电压

VOH

90 % VCC Min.

IOH=-4 mA

VOL

10 % VCC Max.

IOL= 4 mA

输出负载条件(CMOS)

L_CMOS

15 pF Max.

输入电压

VIH

80 % VCC Min.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr/ tf

4.5 ns Max.

20 % VCC ~ 80 % VCC 极
L_CMOS=15 pF

振荡启动时间

t_str

5 ms Max.

在 90 % VCC 时，所需时间为 0 秒

频率老化

f_aging

频率稳定度包含

+25 °C, 第一年， VCC=1.8 V ,2.5 V, 3.3 V

Japan3

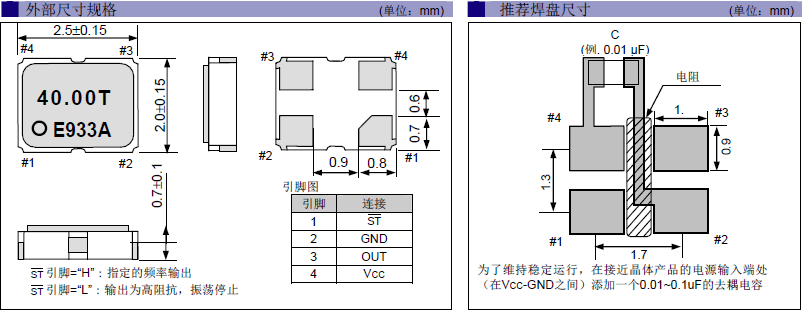

X1G0036310003|SPXO|SG-211SDE|26MHZ|汽车空调控制板尺寸图

SG-211SEE SDE SCE 2520 COMS
