玛居礼晶振,压控晶振,G43晶振,金属面四脚压控振荡器

频率：1.25~50MHZ

尺寸：11.4*9.6*3.0mm

石英晶体振荡器在设计时就与各款型号IC匹配等相关技术,使用IC与晶片设计匹配技术:是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等有它的特殊性,必须考虑振荡器的供应电压,起动电压和产品上升时间,下降时间等相关参数.

订购热线：0755-27838351

玛居礼晶振,压控晶振,G43晶振,金属面四脚压控振荡器

VCXO晶振是指这款晶体产品控制功能只有单压控也就是电压控制功能,产品本身频率精度可以随着电压搞定起伏来自动调整频率,使产品永远控制在一定的频率范围,压控晶振（VCXO）压控石英晶体振荡器基本解决方案,

石英振荡器,OSC应用:无线通信,智能手机,平板笔记本,计算机,全球GPS定位系统,WLAN网络产品等.VC-TCXO应用:智能手机晶体,无线基站,精密仪器,GPS卫星,汽车应用等晶体滤波器应用无线收发器,智能手机晶振,无线网络发射,GPS全球定位等等.

Japan2

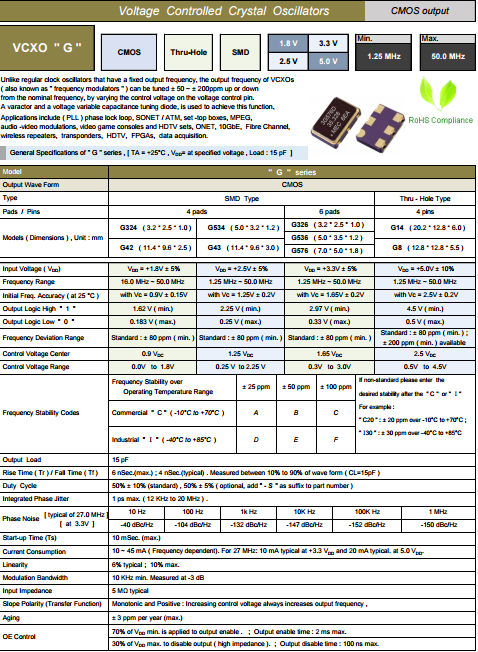

玛居礼晶振	标示	G43晶振	晶振基本信息对照表
标准范围	f0	1.25~50MHZ
電源電圧	Vcc	2.5Voption
输出电流	Icc	3.5 mA max.	Vcc=2.5V
频率负载		15pF	CMOS出力
标准频率偏差	f_tol	±25,±50,±100×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.	50% Vcc
对称	SYM	40%～60%
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、CMOS

Japan3

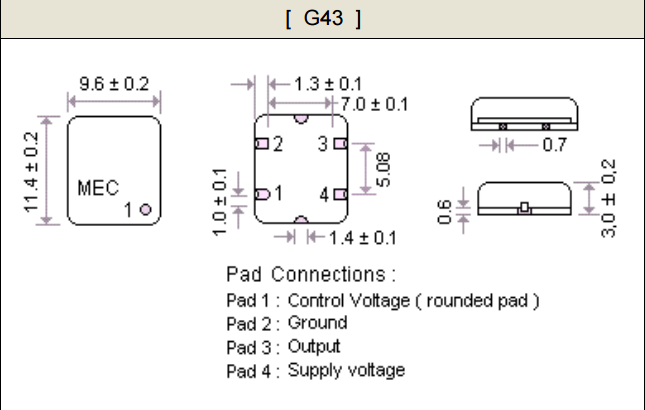

G43

Japan4

压控电压振荡器使用每种产品时,请在产品规格说明或有源晶振产品目录规定使用条件下使用.因很多种游戏机晶振产品性能,以及材料有所不同,所以使用贴片晶振注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.

贴片振荡器产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的产品.但是为了台产进口石英振荡器产品的品质和高性能有源晶体可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.

当石英晶体振荡器产品上存在任何物联网4G晶振定冲击或受到周期性机械振动时,比如:网络通信晶振,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管数码家电晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
