玛居礼晶振,压控晶振,GCJF538晶振,小型移动通信基站振荡器
频率：15~2100MHZ

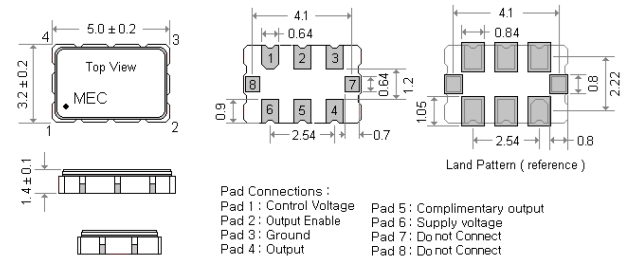

尺寸：5.0*3.2mm
玛居礼晶振,压控晶振,GCJF538晶振,小型移动通信基站振荡器.5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的晶振,压控晶振,VCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
玛居礼电波工业(股)公司已有40年历史,是台湾晶振厂家第一家生产制造精密石英晶体振荡器的厂商.惟电子工业用贴片晶振制品有极大之演变,体积小型化,套装也由引线型变成表面实装型,频率范围也扩大到几KHz到几百MHz,且精密度也以百万分之计算,其功用也扩展到电子通信情报及航太技术之用.本公司随着市场之需求,不断改进及研究开发新产品及生产技术,并追求稳定精良之品质,以期符合顾客之要求.
|
玛居礼晶振 |
标示 |
GCJF538晶振
|

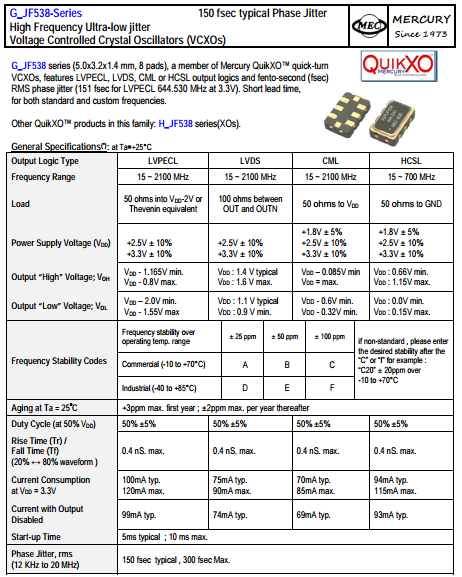

晶振基本信息对照表 |
|
标准范围 |
f0 |
15~2100GMHZ |
|
|
電源電圧 |
Vcc |
2.5V,3.3Voption |
|
|
输出电流 |
Icc |
3.5 mA max. |
Vcc=3.3V |
|
频率负载 |
|
15pF |
LVPECL出力 |
|
标准频率偏差 |
f_tol |
±25,±50,±100×10-6 max.
|
初期偏差、
周波数温度特性、
電源、負荷変動特性、 経時変化(1年、＋25℃時) |
|
输出电压 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
50% Vcc |
|
对称 |
SYM |
40%～60% |
|
|
标准时间 |
tr/tf |
12 ns max.(1.8～80MHz) |
10%Vcc～90%、LVPECL |
游戏机晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些数码相机晶振产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对智能手机晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保智能手机晶振产品未撞击机器或其他电路板等.
控制板晶振和实时时钟模块:
所有通信专用有源晶振和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致低噪音无线电基站晶振会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将金属面贴片石英晶振输出负载安装在尽可能靠近振荡器的地方（在20mm范围之间）.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致物联网4G晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请
未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的电子游戏机晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
