玛居礼晶振,压控晶振,GTQF536晶振,移动通讯产品压控晶振
频率：10~245MHZ
尺寸：5.0*3.2mm
玛居礼晶振,压控晶振,GTQF536晶振,移动通讯产品压控晶振
5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的台产晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
游戏机晶振,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
|
玛居礼晶振 |
标示 |
GTQF536晶振
|

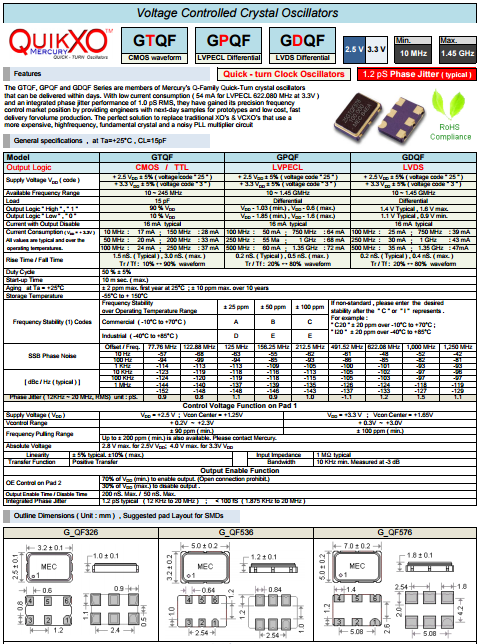

晶振基本信息对照表 |
|
标准范围 |
f0 |
10~245MHZ |
|
|
電源電圧 |
Vcc |
2.5V,3.3Voption |
|
|
输出电流 |
Icc |
3.5 mA max. |
Vcc=2.5V |
|
频率负载 |
|
15pF |
CMOS/TTL出力 |
|
标准频率偏差 |
f_tol |
±25,±50,±100×10-6 max.
|
初期偏差、
周波数温度特性、
電源、負荷変動特性、 経時変化(1年、＋25℃時) |
|
输出电压 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
50% Vcc |
|
对称 |
SYM |
40%～60% |
|
|
标准时间 |
tr/tf |
12 ns max.(1.8～80MHz) |
10%Vcc～90%、CMOS |
有源晶振的负载电容与阻抗
将电源连接到CMOS输出晶振指定的终端.确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振.假如损坏那将不会工作.此外如果外接电源电压高于移动网络晶振的规定电压值.就很可能会导致石英晶振产品损坏.
所以外接电压很重要.一定要确保使用正确的额定接缝密封石英晶体振荡器.但如果电压低于额定的电压值部分产品将会不起振.或者起不到最佳精度.
负载电容与阻抗贴片进口OSC晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时.指定的值这可能会导致问题例如:失真的输出波形.
特别是贴片晶振设置电抗.根据规范的负载阻抗.输出频率和输出电平.当测量输出频率或输出水平.振荡器调整的输入阻抗.测量仪器的负载阻抗数码家电晶振.当输入阻抗的测量仪器.不同的负载阻抗的晶体振荡器.测量输出频率或输出水平高.阻抗阻抗测量可以忽略.
