玛居礼晶振,压控晶振,GTQN536晶振,5032六脚晶体振荡器
频率：10~245MHZ

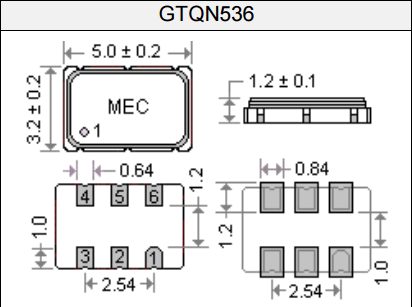

尺寸：5.0*3.2mm
玛居礼晶振,压控晶振,GTQN326晶振,金属面六脚贴片晶振石英晶体振荡器在设计时就与各款型号IC匹配等相关技术,使用IC与晶片设计匹配技术:是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等有它的特殊性,必须考虑振荡器的供应电压,起动电压和产品上升时间,下降时间等相关参数.
玛居礼电波工业(股)公司已有40年历史,是台湾第一家生产制造石英晶振的厂商.惟电子工业用石英晶体制品有极大之演变,体积小型化,套装也由引线型变成表面实装型,频率范围也扩大到几KHz到几百MHz,且精密度也以百万分之ㄧ计算,其功用也扩展到电子通信情报及航太技术之用.本公司随着市场之需求,不断改进及研究开发新产品及生产技术,并追求稳定精良之品质,以期符合顾客之要求.
|
玛居礼晶振 |
标示 |
GTQN536晶振
|
晶振基本信息对照表 |
|
标准范围 |
f0 |
10~245MHZ |
|
|
電源電圧 |
Vcc |
2.5V,3.3Voption |
|
|
输出电流 |
Icc |
3.5 mA max. |
Vcc=2.5V |
|
频率负载 |
|
15pF |
CMOS/TTL出力 |
|
标准频率偏差 |
f_tol |
±25,±50,±100×10-6 max.
|
初期偏差、
周波数温度特性、
電源、負荷変動特性、 経時変化(1年、＋25℃時) |
|
输出电压 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
50% Vcc |
|
对称 |
SYM |
40%～60% |
|
|
标准时间 |
tr/tf |
12 ns max.(1.8～80MHz) |
10%Vcc～90%、CMOS |
有源晶振的负载电容与阻抗
将电源连接到CMOS输出晶振指定的终端.确定贴片晶振正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的压控电压振荡器.假如损坏那将不会工作.此外如果外接电源电压高于移动网络晶振的规定电压值.就很可能会导致石英晶振产品损坏.
所以外接电压很重要.一定要确保使用正确的额定5032mm有源晶振.但如果电压低于额定的电压值部分产品将会不起振.或者起不到最佳精度.
负载电容与阻抗表面贴片型振荡器设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时.指定的值这可能会导致问题例如:失真的输出波形.
特别是 设置电抗.根据规范的负载阻抗.输出频率和输出电平.当测量输出频率或输出水平.振荡器调整的输入阻抗.测量仪器的负载阻抗进口有源晶体.当输入阻抗的测量仪器.不同的负载阻抗的晶体振荡器.测量输出频率或输出水平高.阻抗阻抗测量可以忽略.
