玛居礼晶振,贴片晶振,MQ晶振,7050mm轻薄型贴片晶振

频率:6~200mhz

尺寸:7.0*5.0mm

小尺寸的压电石英晶振,目前生产上采用了高技术的封装模式,光刻石英晶片技术,并且通过结合以往低速滚筒倒边去除晶片的边缘效应,在实际操作中机器运动方式设计,滚筒的曲率半径,滚筒的长短,使用的研磨砂的型号,多少,填充物种类及多少等各项设计必须合理,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息 玛居礼晶振,贴片晶振,MQ晶振,7050mm轻薄型贴片晶振

Japan1

玛居礼晶振,贴片晶振,MQ晶振,7050mm轻薄型贴片晶振

晶振高精密点胶技术:网络通信晶振胶点的位置,大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用,使石英晶振晶片的点胶的精度在±0.02mm之内.将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号.

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,数码相机晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求

Japan2

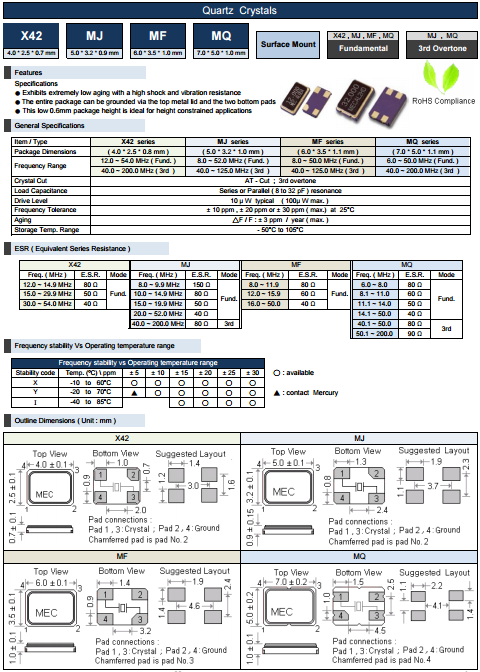

玛居晶振规格

单位

MQ晶振

石英晶振基本条件

标准频率

f_nom

6~200MHZ

标准频率

储存温度

T_stg

-50°C +105°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l


 ±10ppm, ±20ppm, ±30ppm



+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/


频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF~32pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年


Japan3

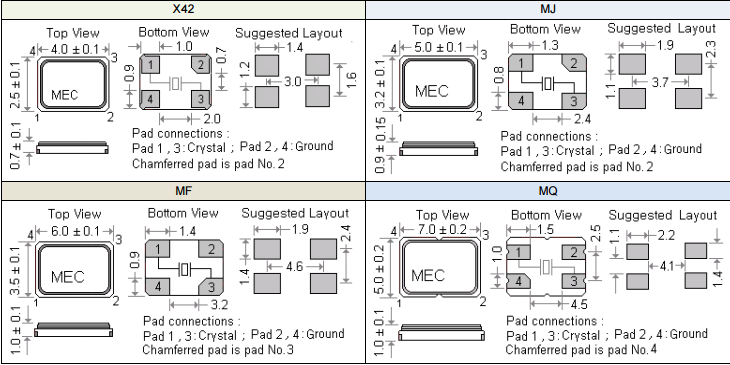

X42

Japan4

关于机械性冲击

(1) 从设计角度而言,即使SMD石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致移动网络晶振芯片的破损。在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。

(2) 石英谐振器与电阻以及电容器的芯片产品不同,由于在内部对进行了密封保护,因此关于水晶振子在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作。

(3) 请尽量避免将本公司的石英晶体与机械性振动源(包括超声波振动源)安装到同一块基板上不得已要安装到同一块基板上时,请确保能正常工作,焊接的好坏直接影响晶振在正常工作中的寿命,并且石英晶振本身就是一种易碎品,如果焊接温度过高也会出现产品坏掉的情况,特别是直插式的晶振。

X42

Japan5
