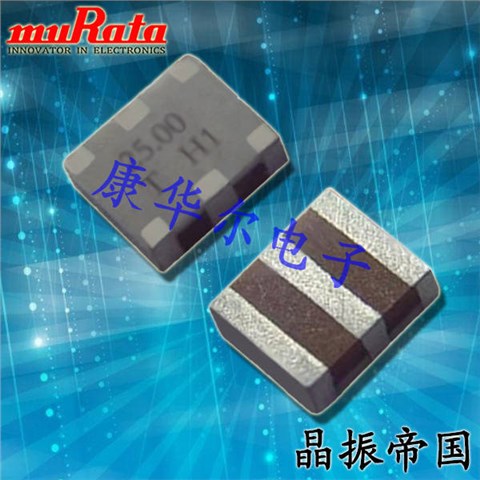

村田晶振,高性能晶振,SMD晶振,CSTCW50M0X53-R0晶振.2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.
晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使陶瓷晶振晶片的点胶的精度在±0.02mm之内.将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号.
村田公司是一家使用性能优异电子原料,设计、制造最先进的电子元器件及多功能高密度模块的企业.不仅是手机、家电,汽车相关的应用、能源管理系统、医疗保健器材等,都有村田公司的身影.世界经济的前景虽不明朗,但电子设备社会正在迅速、切实地向前发展.而这样的变化也为日本村田晶振带来了新的商机.村田制定了新的“中期构想2018”以及“长期构想”,指明了为电子设备社会的发展做贡献的未来发展之路.此外,我们也将把汽车、能源、医疗保健作为重点市场,并提供只有村田才能实现的价值.在新感应技术及通信技术需求不断提高的IoT社会,村田将作为一个重要的参与者来体现其存在的价值,并不断强化制造、技术开发及人才开发等事业基础.
型号 |
CSTCW50M0X53-R0 |
频率 |
50.000MHz |
频率公差 |
±0.50% max. |
工作温度范围 |
-20℃~+80℃ |
频率温度特性 |
±0.20% max. |
频率老化 |
±0.10%max. |
清洗 |
Not available |
内置负载电容(CL1/CL2) |
15pF |
谐振电阻(R1) |
50Ω |
驱动电平(max.) |
30μW |
形状 |
SMD |
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英2520晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
每个封装类型的注意事项
陶瓷包装晶振与SON产品
在焊接陶瓷晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
陶瓷包装石英晶振
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
陶瓷封装贴片晶振
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装智能手机晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
柱面式产品
产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当游戏机晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.
耐焊性:
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对晶振产品甚至使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些移动网络晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
