CXAN-161晶振,摄像头小体积晶体谐振器,录音笔石英晶体谐振器

产品简介

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

产品详情

AKER晶振,贴片晶振,CXAN-161晶振,摄像头小体积晶体谐振器.贴片晶振采用了多层,多金属的溅射镀膜技术:是目前研发及生产高精度,高稳定性石英晶体元器必须攻克的关键技术之一.选用何镀材,镀几种材料,几种镀材的镀膜顺序,镀膜的工艺方法（如各镀材的功率设计等）.使用此镀膜方法使镀膜后的附着力增强,频率更加集中.

安碁科技成立于西元1990年,主要从事元件产品的研发、制造及销售.拥有深厚的计算机电脑晶振研发技术底蕴，为石英晶振之专业制造公司.深耕台湾、布局全球.在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进.

Japan2

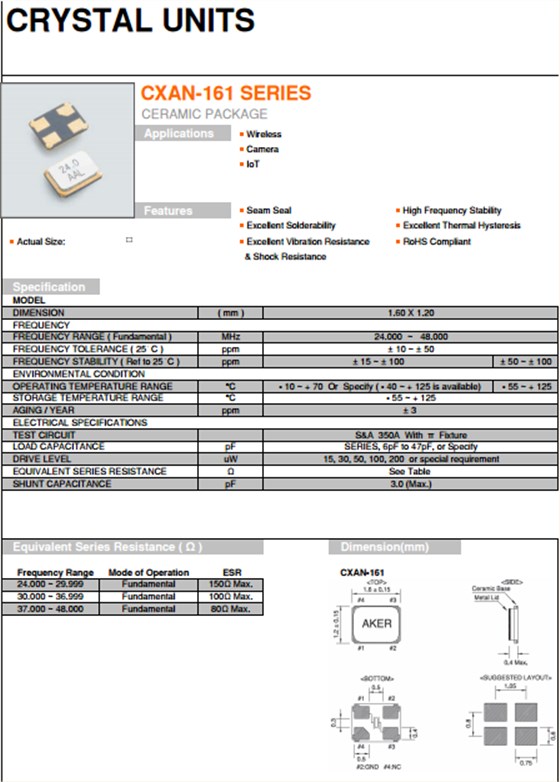

AKER晶振规格	单位	CXAN-161晶振	石英晶振基本条件
标准频率	f_nom	24~54MHZ	标准频率
储存温度	T_stg	-50°C～+125°C	裸存
工作温度	T_use	-10°C～+70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW～100μW
频率公差	f_— l	±10ppm	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	6pF~47pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

Japan3

Japan4

石英晶振各项注意事项：

游机晶振戏产品使用每种产品时,请在高品质石英晶振产品规格说明或产品目录规定使用条件下使用.因很多种电子智能手环晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.

产品的设计和生产直到出厂,都会经过严格的测试检测来小型SMD1612晶体满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的无线设备晶体产品.但是为了石英水晶振动子产品的品质和可靠性,贴片封装2016晶振必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.

7-1:机械振动的影响

当移动智能手机晶振上存在任何给定冲击或受到周期性机械振动时,比如:液晶电视机晶振,压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管高品质石英晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

CXAN-161
