NSK晶振,有源晶振,NAOD晶振,金属面四脚有源贴片晶振.超小型石英晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若晶片的长度或宽度尺寸设计不正确,使得振动强烈耦合导致晶片不能正常工作,从而导致产品在客户端不能正常使用
NSK晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高贴片晶振能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.

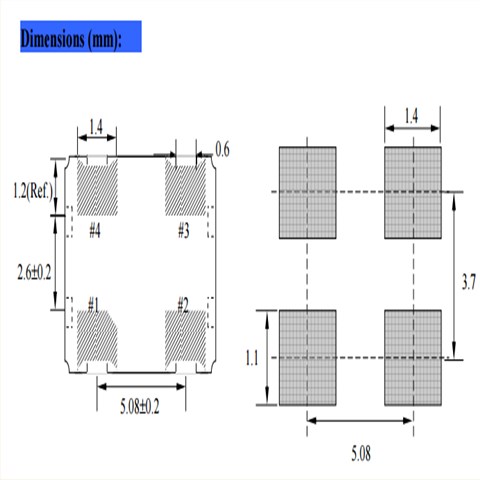

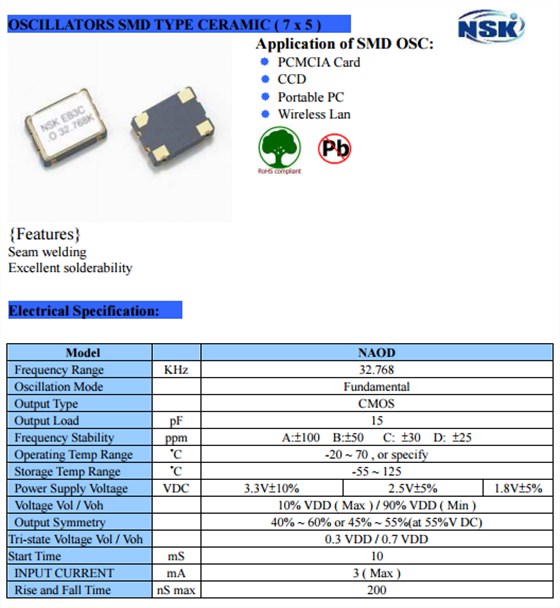

型号 |
NAOD晶振 |
输出频率范围 |
32.768KHZ |
电源电压范围 |
+1.8,+2.5,+3.3V |
电源电压(Vcc) |
+2.5V/+2.8V/+3.3V |
消耗电流 |
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz) |
输出电压 |
CMOS |
输出负载 |
15pF |
精度偏差 |
±25ppm,±30ppm,±50ppm,±100ppm |
温度特性 |
±0.5×10-6,±2.5×10-6max./-30?+85℃
±0.5×10-6,±2.5×10-6max./-40?+85℃(Option)
|
如何正确的使用有源晶振
电处理:
将电源连接到OSC输出晶振指定的终端.确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振.假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值.就很可能会导致石英晶振产品损坏.所以外接电压很重要.一定要确保使用正确的额定电压的振荡.但如果电压低于额定的电压值部分产品将会不起振.或者起不到最佳精度.
有源石英晶体振荡器的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时.指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗.根据游戏机晶振规范的负载阻抗.输出频率和输出电平.当测量输出频率或输出水平.晶体振荡器调整的输入阻抗.测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器.不同的负载阻抗的晶体振荡器.测量输出频率或输出水平高.阻抗阻抗测量可以忽略.
