玛居礼晶振,压控温补晶振,VM53T晶振,通讯产品压控温补晶体振荡器

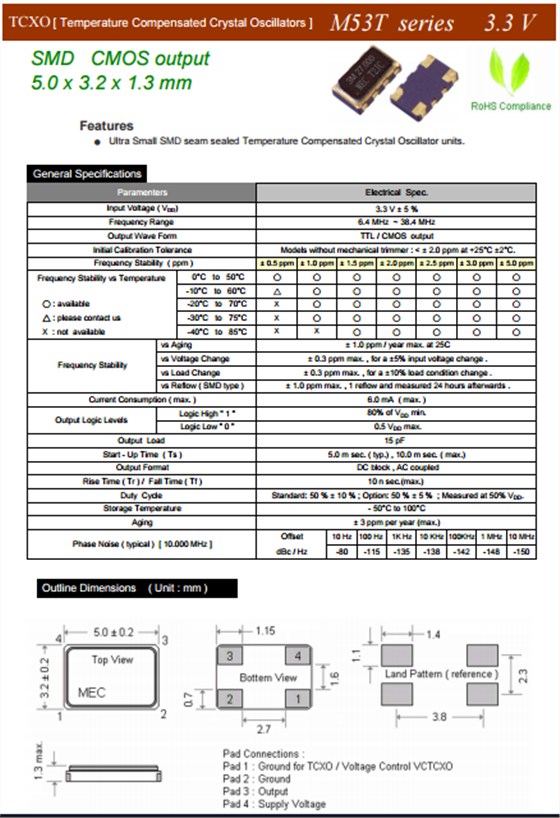

玛居礼晶振,压控晶振,VM53T晶振,通讯产品压控温补晶体振荡器.小型SMD有源晶振,从最初超大体积到现在的,5032mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

玛居礼电波工业(股)公司已有40年历史,是台湾晶振厂家第一家生产制造高性能有源晶体的厂商.惟电子工业用石英有源晶振制品有极大之演变,体积小型化,套装也由引线型变成表面实装型,频率范围也扩大到几KHz到几百MHz,且精密度也以百万分之计算,其功用也扩展到电子通信情报及航太技术之用.本公司随着市场之需求,不断改进及研究开发新产品及生产技术,并追求稳定精良之品质,以期符合顾客之要求.

进口电压温度补偿晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些贴片晶振产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对智能手机晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保智能手机晶振产品未撞击机器或其他电路板等.

控制板晶振和实时时钟模块:

所有通信专用有源晶振和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将压控温补晶振输出负载安装在尽可能靠近振荡器的地方（在20mm范围之间）.

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致石英晶体振荡器非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请

未用输入终端连接到VCC或GND.

热影响

重复的温度巨大变化可能会降低受损害的CMOS输出晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
