村田晶振,ROHS环保晶振,XRCLK52M000F1QA0J1晶振

村田晶振,ROHS环保晶振,XRCLK52M000F1QA0J1晶振村田晶振,ROHS环保晶振,XRCLK52M000F1QA0J1晶振

产品简介

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

产品详情

村田晶振,ROHS环保晶振,XRCLK52M000F1QA0J1晶振.智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

村田公司是一家使用性能优异电子原料,设计、制造最先进的电子元器件及多功能高密度模块的企业.不仅是手机、家电,汽车相关的应用、能源管理系统、医疗保健器材等,都有村田公司的身影.在通信市场,由于智能手机所安装元件的增加,以及载波聚合技术※的普及,日本村田晶振的元件及模块的需求也在不断地提高,今后,通信市场仍将成为村田的一大支柱.为此,我们将通过供应链管理而实现的稳定供应体制,以及范围广泛的产品阵容,为通信市场提供新的价值.

超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序军工晶振的晶片外形尺寸已全面应用并取得很好的效果.

型号
XRCLK52M000F1QA0J1
频率
52.000MHz
频率公差
±10ppm max. (25±3℃)
工作温度范围
-30℃~+85℃
频率温度特性
±15ppm max.
频率老化
±3ppm max./year
清洗
Not available
负载电容量
8pF
等效串联电阻(max.)
60Ω
驱动电平(max.)
30μW

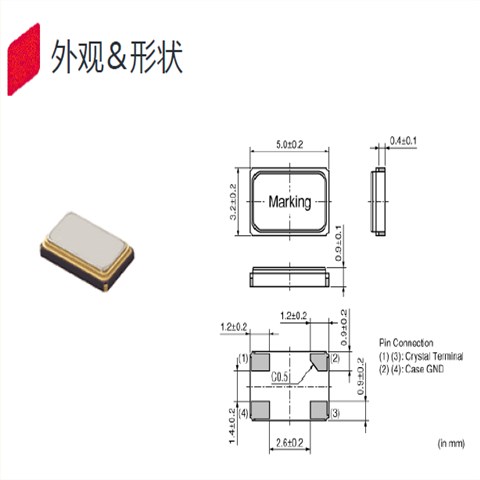

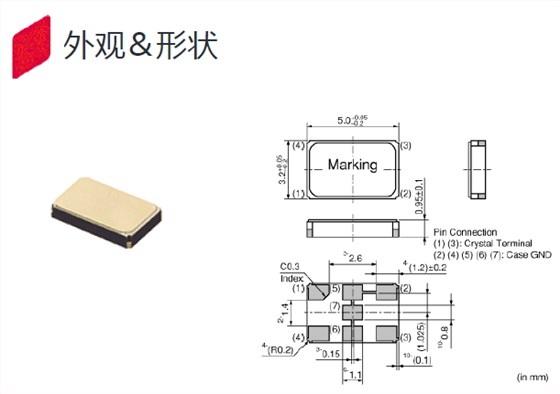

形状
SMD

XRCLH_ 5.0_3.2

辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.

化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英5032晶振或包装材料的环境下使用或储藏这些产品.

粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)

卤化合物

请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

耐焊性:

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的网络通信晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.
