Fujicom有源晶振,FCO-300,通讯设备晶振,FCO-316车载晶振

产品简介

Fujicom有源晶振,FCO-300,通讯设备晶振,FCO-316车载晶振，日本进口晶振，Fujicom晶振，富士通晶振，型号：FCO-300系列，频率范围：32.768KHz，1.000MHz~75.000MHz，小体积晶振尺寸：3.2x2.5mm封装，SMD晶体，时钟振荡器，四脚贴片晶振，石英晶体振荡器，石英晶振，有源晶振，无铅晶振，电源电压：1.8V~3.3V，工作温度范围：-10℃至+70℃ / -40℃至+85℃。具有超小型，轻薄型，高精度，高性能，高品质，高质量，耐热及耐环境特点。贴片晶振，被广泛应用于：通讯设备晶振，无线网络，蓝牙模块，物联网，汽车电子，医疗设备，安防设备，导航仪，智能家居，数码电子，电信等应用。

产品详情

Fujicom有源晶振,FCO-300,通讯设备晶振,FCO-316车载晶振，日本进口晶振，Fujicom晶振，富士通晶振，型号：FCO-300系列，频率范围：32.768KHz，1.000MHz~75.000MHz，小体积晶振尺寸：3.2x2.5mm封装，SMD晶体，时钟振荡器，四脚贴片晶振，石英晶体振荡器，石英晶振，有源晶振，无铅晶振，电源电压：1.8V~3.3V，工作温度范围：-10℃至+70℃ /-40℃至+85℃。具有超小型，轻薄型，高精度，高性能，高品质，高质量，耐热及耐环境特点。贴片晶振，被广泛应用于：通讯设备晶振，无线网络，蓝牙模块，物联网，汽车电子，医疗设备，安防设备，导航仪，智能家居，数码电子，电信等应用。

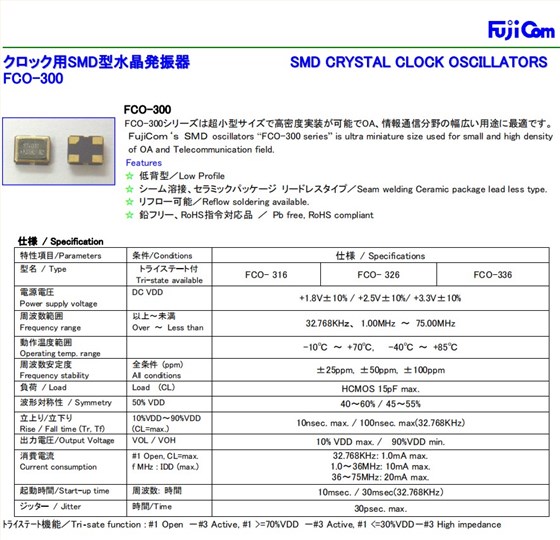

Fujicom有源晶振,FCO-300,通讯设备晶振,FCO-316车载晶振,参数表

特性項目/Parameters	条件/Conditions	仕様 / Specifications
型名 / Type	トライステート付 Tri-state available	FCO- 316	FCO- 326	FCO-336
電源電圧 Power supply voltage	DC VDD	+1.8V±10% / +2.5V±10%/ +3.3V±10%
周波数範囲 Frequency range	以上～未満 Over～Less than	32.768KHz、1.00MHz ～75.00MHz
動作温度範囲 Operating temp. range		-10℃ ~+70℃,-40℃ ~+85℃
周波数安定度 Frequency stability	全条件(ppm) All conditions	±25ppm,±50ppm,±100ppm
負荷 / Load	Load(CL)	HCMOS 15pF max.
波形対称性 / Symmetry	50% VDD	40～60% / 45～55%
立上り/立下り Rise / Fall time (Tr, Tf)	10%VDD～90%VDD (CL=max.)	10nsec. max. / 100nsec. max(32.768KHz)
出力電圧/Output Voltage	VOL / VOH	10% VDD max. /90%VDD min.
消費電流 Current consumption	#1 Open, CL=max. f MHz : IDD (max.)	32.768KHz: 1.0mA max. 1.0～36MHz: 10mA max. 36～75MHz: 20mA max.
起動時間/Start-up time	周波数:時間	10msec. / 30msec(32.768KHz)
ジッター / Jitter	時間/Time	30psec. max.

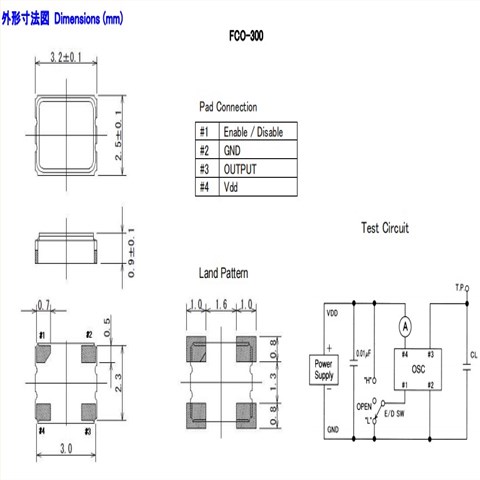

Fujicom有源晶振,FCO-300,通讯设备晶振,FCO-316车载晶振,尺寸图

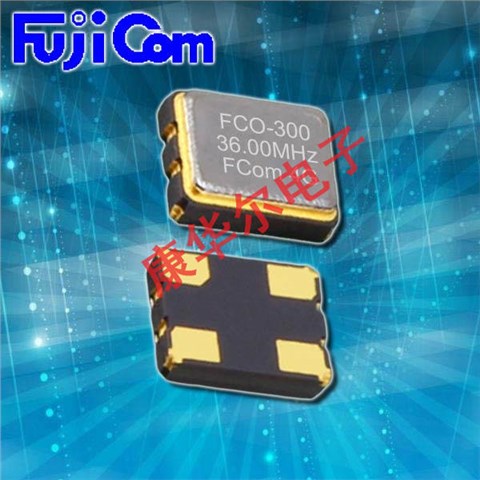

Fujicom有源晶振,FCO-300,通讯设备晶振,FCO-316车载晶振

有源晶振需要电源，但不需要附加的电容。它内部含有起振器。通常接到CPU的一根引脚即可，有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路.有源晶振通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压。
