村田晶振,军工高精密晶振,XRCFD26M000FYQ01R0晶振

频率:26.000MHZ

尺寸:1.6*1.2mm

移动通讯晶振,产品具有高精度超小型的表面贴片型石英晶体谐振器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

村田晶振,军工高精密晶振,XRCFD26M000FYQ01R0晶振.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

村田晶振发展史:1973年10月在中国香港成立销售公司—村田有限公司,1978年11月收购台湾的生产销售公司—美国企业的当地法人「Mallory 现在的(台湾村田股份有限公司).1994年7月在中国北京成立制造公司—北京村田电子有限公司,主要生产销售,贴片陶瓷晶振,陶瓷晶体,陶瓷谐振器等.在通信市场,由所安装元件的增加,以及载波聚合技术※的普及,村田的元件及模块的需求也在不断地提高,今后,通信市场仍将成为村田的一大支柱.为此,我们将通过供应链管理而实现的稳定供应体制,以及范围广泛的产品阵容,为通信市场提供新的价值.

型号
XRCFD26M000FYQ01R0
频率
26.000MHz
频率公差
±20ppm max. (25±2℃)
工作温度范围
-30℃~+85℃
频率温度特性
-40~0ppm max.
频率老化
±1ppm max./year
清洗
Not available
负载电容量
8pF
等效串联电阻(max.)
150Ω
驱动电平(max.)
30μW

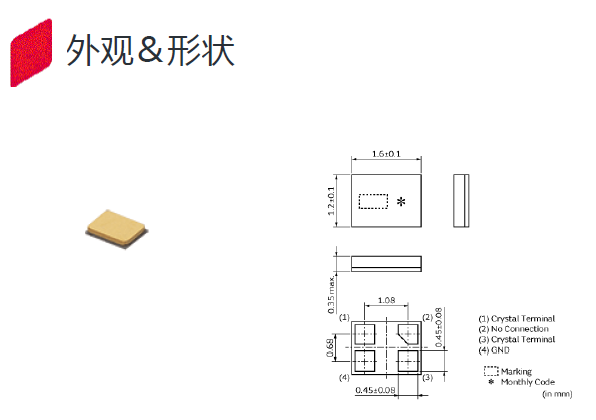

形状
SMD

XRCMD32M000FXP50R0 1.6-1.2

机械振动的影响

陶瓷晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管计算机电脑晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英智能手机晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.

耐焊性:

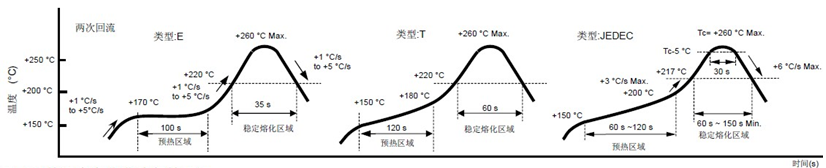

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英汽车规晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.

化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解网络通信晶振或包装材料的环境下使用或储藏这些产品.
