希华晶振,贴片晶振,GX-50322晶振,汽车级5032陶瓷面封装晶振

频率:8~60MHZ

尺寸:5.0*3.2mm

移动网络晶振本身体积小,无源贴片晶振,特别适用于有目前高速发展的高端产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息 希华晶振,贴片晶振,GX-50322晶振,汽车级5032陶瓷面封装晶振

Japan1

希华晶振,贴片晶振,GX-50322晶振,汽车级5032陶瓷面封装晶振

制造商 希华晶振 产地 台湾 产品型号 GX-50322
频率 54MHZ 负载 16pF
温度范围 -20°c~+70°c
频率偏差     ±20ppm
封装
陶瓷面贴片四脚 尺寸 5.0*3.2mm

Japan2

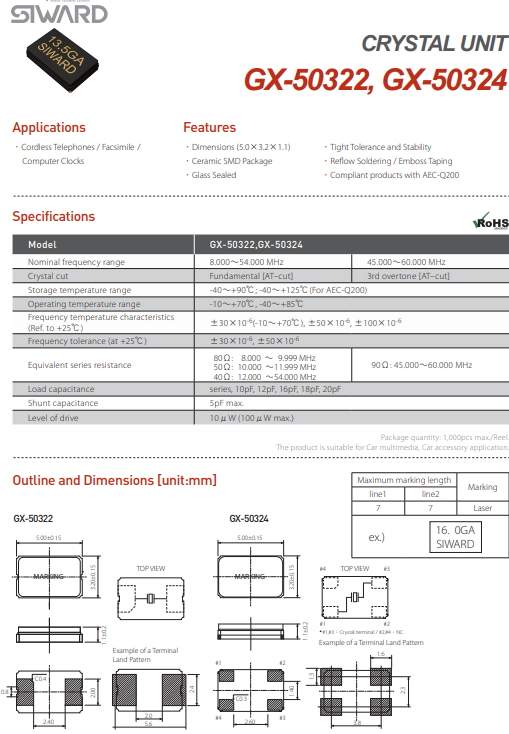

希华晶振

单位

GX-50322

石英晶振基本条件

标准频率

f_nom

8~60MHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l


±30,±50× 10-6 (标准),
(±15 × 10-6  ±50 × 10-6 可用)



+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/


频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

10pF,12pF,16pF,18pF,20pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

Japan3

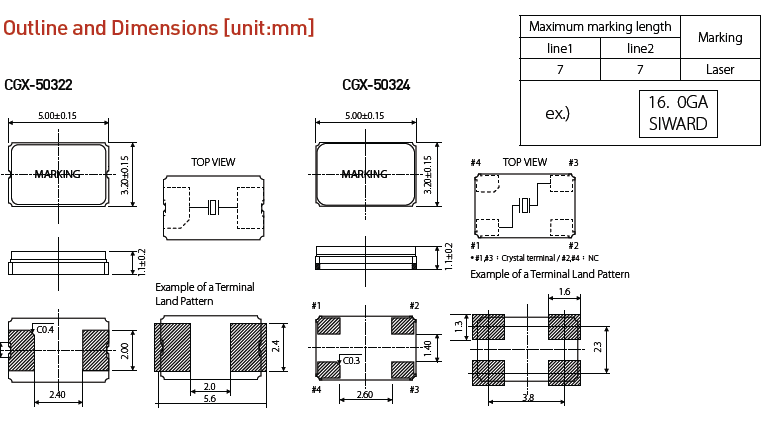

CGX-50322, CGX-50324 5032

Japan4

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些石英晶体,请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保贴片石英晶振未撞击机器或其他电路板等.

超声波清洗

(1)使用AT-切割和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过声波进行清洗.但是,在某些条件下,陶瓷面四脚晶振特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用移动网络晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为陶瓷面贴片晶振可能受到破坏.

(3)请勿清洗开启式产品

(4)对于可清洗计算机电脑晶振产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.

GX-50324

Japan5
