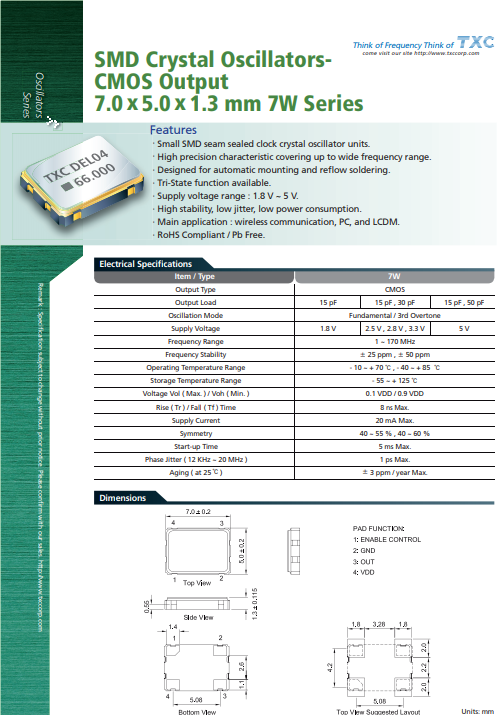

TXC晶振,有源晶振,7W晶振,7W-50.000MBB-T晶振
频率：1~170MHZ
尺寸：7.0*5.0mm
石英晶体振荡器,OSC应用：无线通信,贴片石英晶振,计算机,全球GPS定位系统,WLAN网络产品等.,Optionable待机输出三态输出功能,贴片石英晶振：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,D有源晶振SL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
TXC晶振,有源晶振,7W晶振,7W-50.000MBB-T晶振
| 制造商 | TXC晶振 | 产地 | 台湾 | 产品编码 |
7W-50.000MBB-T |
| 频率 | 50MHZ | 负载 |
15pF |
温度范围 | -40°c~+85°c |
| 频率偏差 |
±50ppm |
封装 |

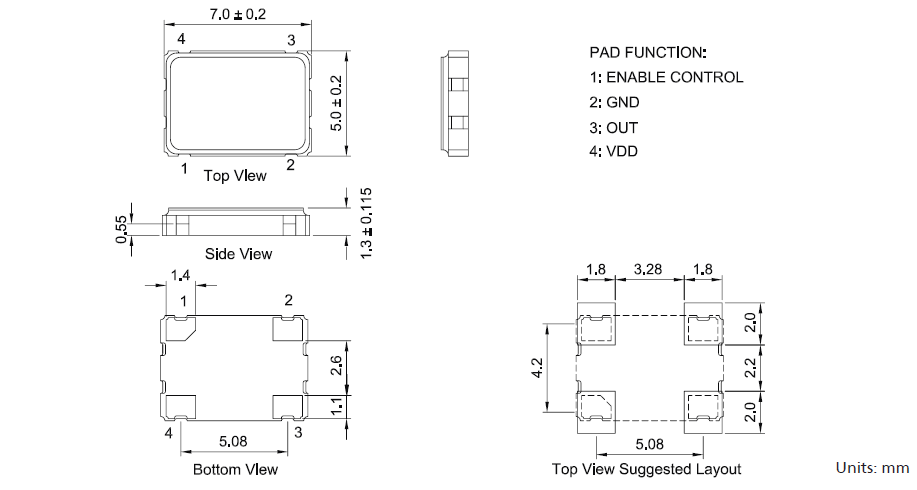

金属面贴片四脚 | 尺寸 | 7.0*5.0mm |
|
TXC晶振 |
标示 |
7W晶振 |
晶振基本信息对照表 |
|
标准范围 |
f0 |
1~170MHZ |
|
|
電源電圧 |
Vcc |
±1.8V~±5V |
|
|
输出电流 |
Icc |
3.5 mA max. |
Vcc=1.8V |
|
频率负载 |
|
15pF、30pF、50pF |
CMOS 出力 |
|
标准频率偏差 |
f_tol |
±100、±50×10-6 max. |
|
|
输出电压 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
初期偏差、 |
|
对称 |
SYM |
40%～60% |
50% Vcc |
|
标准时间 |
tr/tf |
12 ns max.(1.8～80MHz) |
超声波清洗
(1)使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,SMD石英晶振可以通过超声波进行清洗.但是,在某些条件下,特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英晶体水晶振荡子产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.
石英晶体振荡器内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.有些没有和旁路电容器进行内部连接.使用,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接.关于个别机型请确认宣传册、规格书.
