Abracon晶振,插件晶振,ABL晶振,ABL-8.000MHZ-B2晶振
频率：3.579545~70MHZ
尺寸：11.8*5.0mm
贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
Abracon晶振,贴片晶振,ABL晶振,ABL-8.000MHZ-B2晶振
| 制造商 | Abracon晶振 | 产地 | 美国 | 产品编码 | ABL-8.000MHZ-B2 |
| 频率 | 3.579545~70MHZ | 负载 | 18pF | 温度范围 | -10°c~+60°c |
| 频率偏差 |
±50ppm |
封装 |

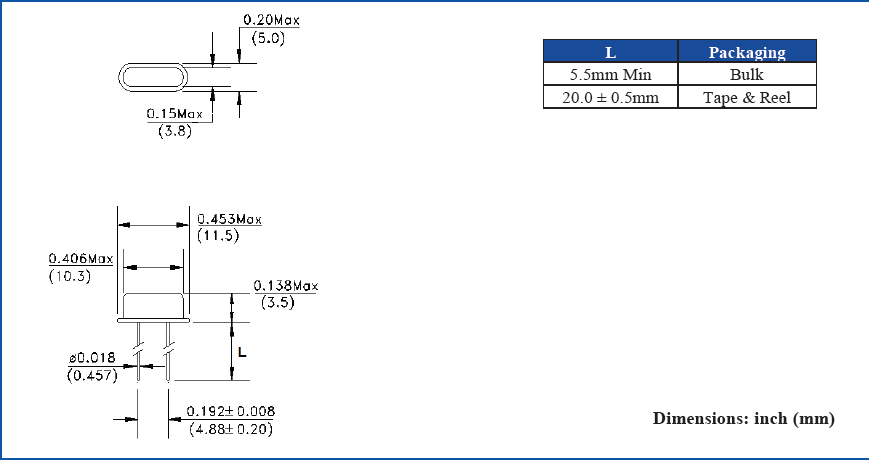

金属面插件两脚 | 尺寸 | 11.8*5.0mm |
|

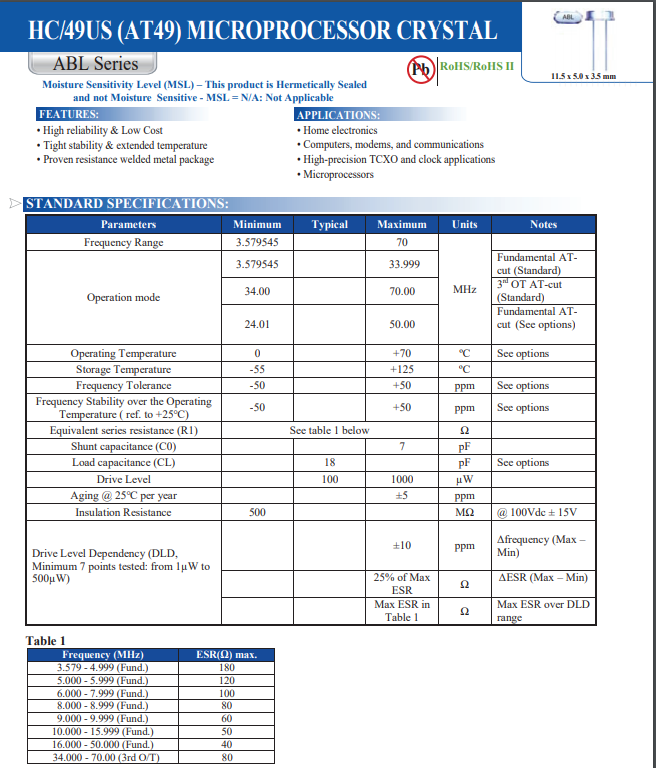

Abracon晶振规格 |
单位 |
ABL晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
3.579545~70MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-0°C ～ +70°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50ppm |
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/
|
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
18pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
机械振动的影响
当石英水晶振子产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体谐振器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存进口高品质石英晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH.
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
