Abracon晶振,贴片晶振,ABM4AAIG晶振,ABM4AAIG-20.000-18-D42-T晶振
频率：6~25MHZ
尺寸：7.0*5.0mm
小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应6.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
Abracon晶振,贴片晶振,ABM4AAIG晶振,ABM4AAIG-20.000-18-D42-T晶振
| 制造商 |
Abracon晶振 |
产地 | 美国 | 产品编码 |
ABM4AAIG-20.000-18-D42-T |
| 频率 | 20MHZ | 负载 | 10pF | 温度范围 | --40°c~+125°c |
| 频率偏差 |
±25ppm |
封装 |

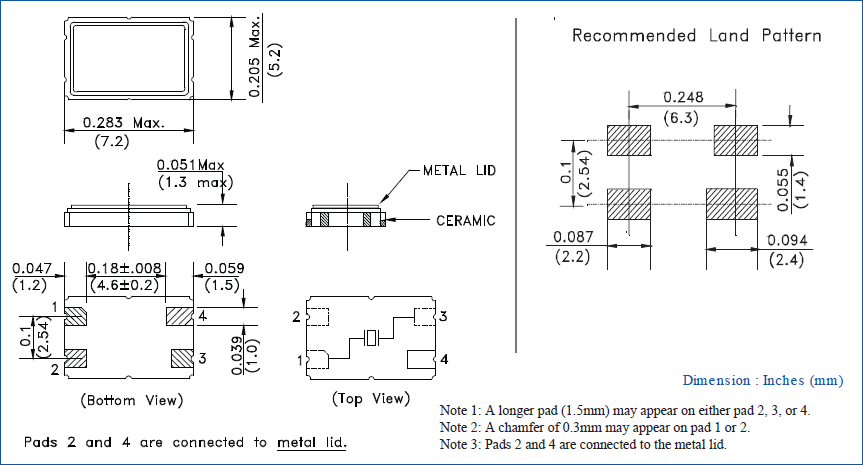

陶瓷面贴片四脚 | 尺寸 | 7.0*5.0mm |
|

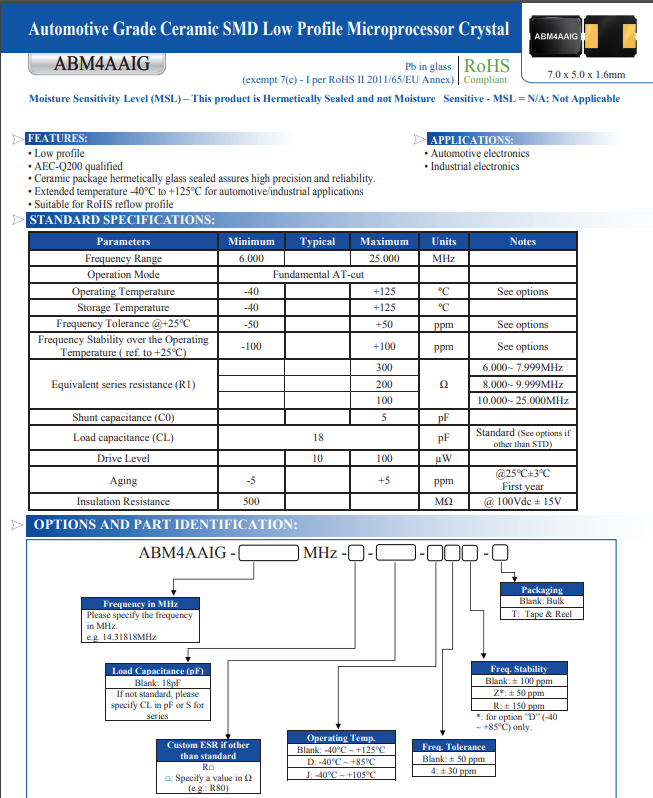

Abracon晶振规格 |
单位 |
ABM4AAIG晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
6~25MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +150°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +125°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±20ppm |
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/
|
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
10pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
保管
保管在高温多湿的场所可能会导致两脚陶瓷面晶振端子软焊性的老化.请在没有直射阳光,不发生结露的场所保管.
晶体谐振器
如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.
晶体振荡器
晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.有些没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接.关于个别机型请确认宣传册、规格书.
晶体滤波器
注意电路板图形的配置,避免输入端子和输出端子靠得太近.如果贴片晶振7050贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路.如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下
自动安装时的冲击
自动安装和真空化引发的冲击会破坏智能手机晶振产品特性并影响这些设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.
