Abracon晶振,贴片晶振,ABM12-116晶振,ABM12-116-26.000MHZ-T3晶振
频率：26MHZ
尺寸：1.6*1.2mm
贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端数码家电晶振产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
Abracon晶振,贴片晶振,ABM12-116晶振,ABM12-116-26.000MHZ-T3晶振
| 制造商 | Abracon晶振 | 产地 | 美国 | 产品编码 |
ABM12-116-26.000MHZ-T3 |
| 频率 | 26MHZ | 负载 | 8pF | 温度范围 | -40°c~+85°c |
| 频率偏差 |
±10ppm |
封装 |
金属面贴片四脚 | 尺寸 |
1.6*1.2mm |
|

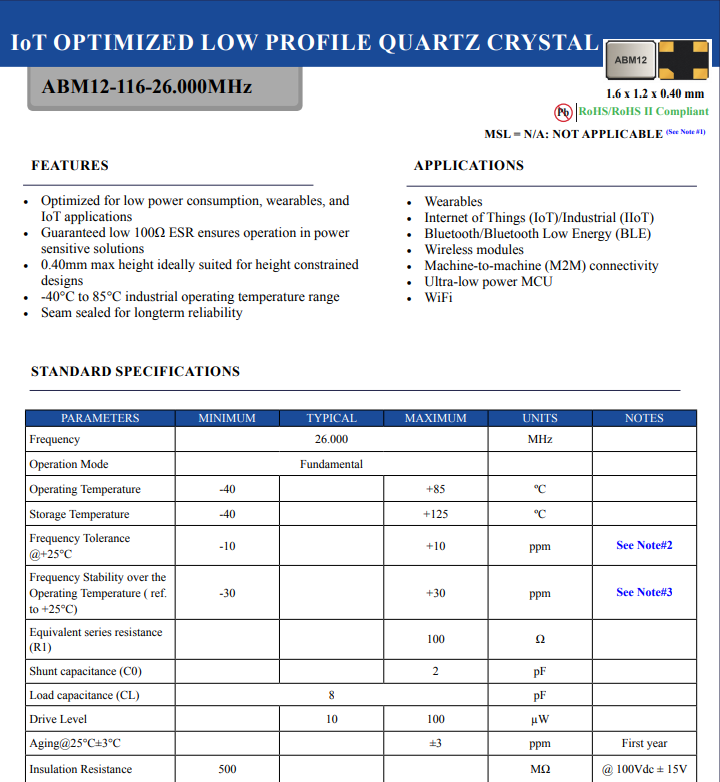

Abracon晶振规格 |
单位 |
ABM12-116晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
26MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +120°C |
裸存 |
|
工作温度 |
T_use |
-20°C ～ +70°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10ppm |
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/
|
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
静电
过高的静电可能会损坏石英晶振1612,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个四脚无源晶体谐振器产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.
如果过大的激励电力对高品质石英晶振外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上
