Abracon晶振,贴片晶振,ABS06L晶振,ABS06L-32.768KHZ-T晶振
频率：32.768KHZ
尺寸：2.0*1.2mm
本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
Abracon晶振,贴片晶振,ABS06L晶振,ABS06L-32.768KHZ-T晶振
| 制造商 | Abracon晶振 | 产地 | 美国 | 产品编码 |
ABS06L-32.768KHZ-T |
| 频率 | 32.768KHZ | 负载 |
12.5pF |
温度范围 | -40°c~+85°c |
| 频率偏差 |
±20ppm |
封装 |
金属面贴片两脚 | 尺寸 |
2.0*1.2mm |
|

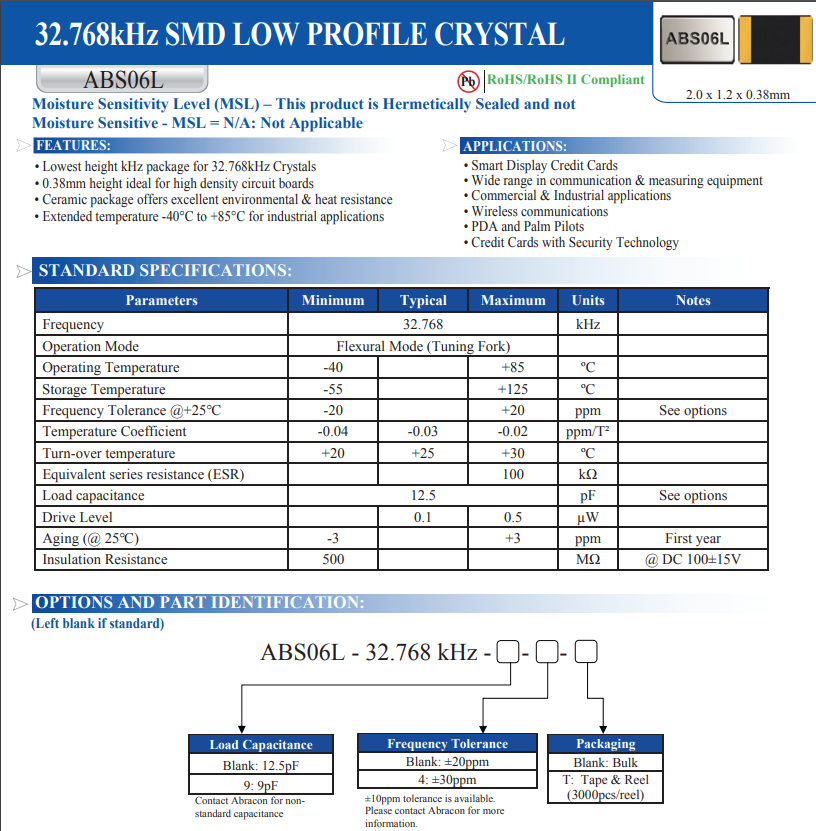

Abracon晶振规格 |
单位 |
ABS06L晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±20ppm |
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/
|
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
12.5pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
请勿使用可能导致平板电脑晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

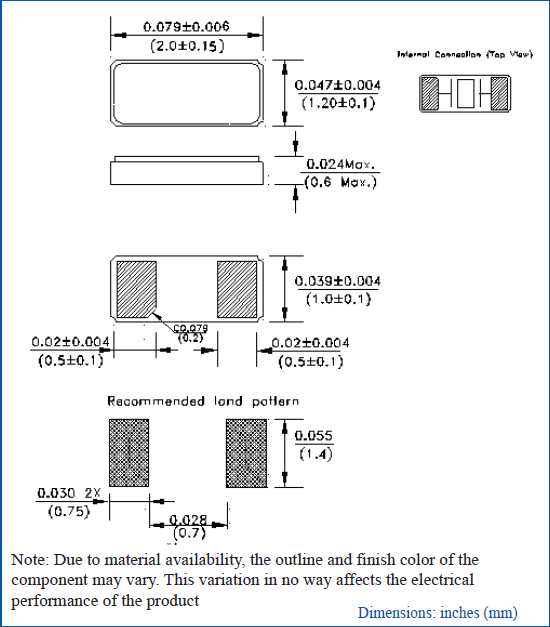

(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料
超声波清洗
(1)使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下, 32.768KHZ音叉谐振器可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对压电数码家电晶振产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.
