石英晶体谐振器是利用晶体特有的压电现象,是可以从机器的谐振中产生一定频率的元件.IC,LSI的操作中,时钟基准信号不可欠缺,晶体谐振器可以生成时钟,并且具有高波段稳定性,无需调成,小尺寸的特点.现在,晶体谐振器被广泛应用于卫星通信,移动通信机器中,也用于汽车,电视机,电脑,甚至是DVD机器等信息家电领域.可以对应各种不同用途.

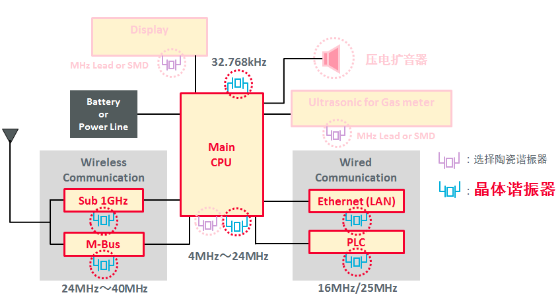

智能仪表框图

在各种智能仪表(电力,煤气,热量,自来水)中配置的显示器和超声波流量传感器,微型计算机中使用了“陶瓷谐振器”,在有线和无线通信使用的IC中使用了"晶体谐振器",在数据读写确认声音装置中使用了"压电扩音器".

这次,我们将介绍"晶体谐振器".

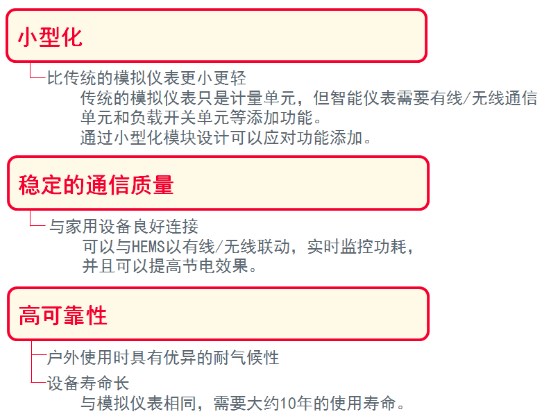

对智能仪表的要求

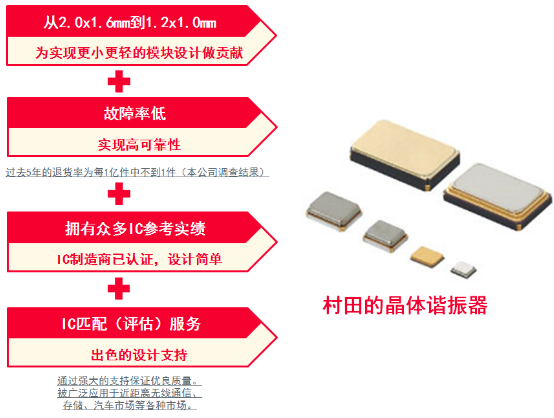

日本村田晶振能对智能仪表做的贡献

介绍用于智能仪表的村田谐振器

功能	IC制造商名	IC型号	型号点击型号，可确认产品详细内容，规格表，代理店库存情况。	参考电路常数*1	CAD 数据*2STEP 形式
BLE	Nordic Semiconductors	nRF51xxx nRF52xxx	XRCGB32M000F2P10R0	nRF51xx nRF52xx	XRCGB_F
	Dialog Semicondoctor	DA14682/3	XRCGB32M000F2P29R0
	Texas Instruments	CC26xx	XRCGB24M000FBP12R0
ZigBee®	Qorvo	GP502 GP565 GP712	XRCGB32M000FBH50R0
LoRa®	SEMTECH	SX1272	XRCGB32M000F1H17R0
		SX1276	XRCGB32M000F1H50R0
NFC	NXP Semiconductors	CLRC663 PN54x/55x	XRCGB27M120F3M10R0
	STMicroelectronics	CR95xx	XRCGB27M120F2P10R0
NB-IoT	Media Tek	MTK2625	XRCGB26M000F1H23R0

*1请通过IC匹配确认实际电路常数.

*2本数据仅限使用于CAD软件板安装设计为目的.其他方面禁止使用.

日本村田晶振的晶体谐振器使用现有晶体谐振器没有的的独特封装技术,是具有优越品质,量产性,高性价比的晶体谐振器.为了能够满足陶瓷谐振器的频率精度无法支持,需要更高精度时钟的设备,和东京电波株式会社共同研发出小型且实现高可靠性的晶体谐振器.
