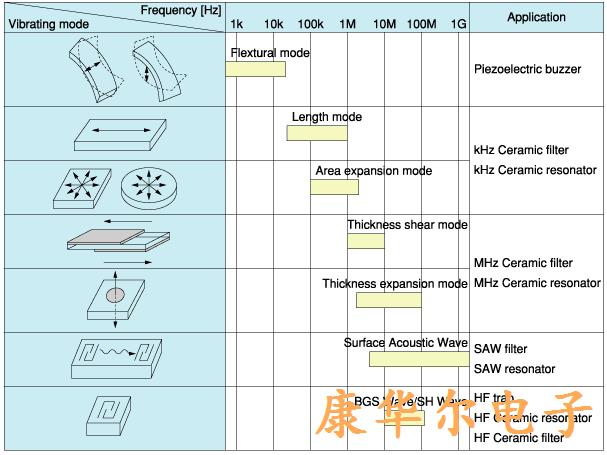

所谓压电晶体既是非中心对称晶体,在机械力作用下,产生形变,使带电质点发生相对位移,从而在晶体表面出现正,负束缚电荷,这样的晶体称为压电晶体.压电晶体极轴两端产生电势差的性质称为压电性压电元件是使用压电陶瓷的机械共振的谐振器.振动行为(模式)根据共振频率而变化.谐振频率和振动模式之间的关系可以总结在下表中.

振动模式

不同的振动模式具有以下特征:

1.Flextural振动

弯曲方向的振动.

2.长度振动

长度振动使薄板膨胀或收缩.

3.面积膨胀振动

陶瓷谐振器薄板或圆盘表面上的区域膨胀振动.

4.厚度剪切振动

薄板表面上的厚度剪切振动(当电场垂直于极化方向时).

5.厚度膨胀振动

薄板厚度方向的振动.

6.表面声波(瑞利波)

弹性波在板表面上传递能量并以指数方式减少板厚方向上的能量.

7.BGS波

原则上,能量输送行为与上述相同.SAW滤波器与BGS波之间最显着的差异是表面波以纵波和横波传递能量,而BGS波仅通过横波传递能量.

“BGSwave”以Bleustein,Gulyaev和Shimizu的首字母命名,他们大约在同一时间(1968年左右)发现了这一波.

通常,振荡电路分为以下三类:

正面反馈

负阻力

传输时间或相位延迟

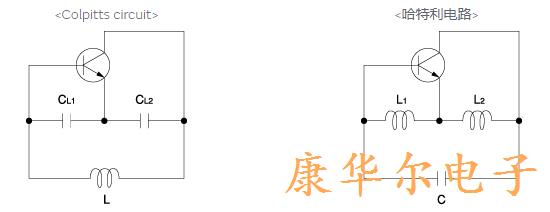

上述电路中,CERALOCK®,村田石英晶振单元和LC电路使用第一种方法.Colpitts电路和Hartley电路是LC正反馈和调谐反键合振荡电路的典型例子,见下文.

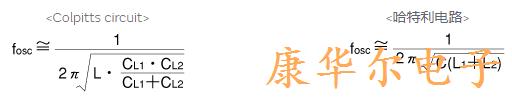

上述电路使用最基本的晶体管作为放大器.Colpitts和Hartley电路的振荡频率分别与由L,CL1和CL2组成的电路的谐振频率和由L1和L2组成的电路的谐振频率大致相同.这些电路的振荡频率由以下公式单独表示:

要使用CERALOCK®在LC电路中,代替与CERALOCKLC电路的“L”®通过利用“FR”和之间的电感“FA”.通常,CERALOCK®替换为考毕兹电路的“L”.

下面描述陶瓷谐振器振荡电路的工作原理.在如右图所示的反馈电路中,其振荡条件如下:

环路增益

Colpitts电路使用反相放大器(theta1=180°),并在反馈电路中使用“L”和“C”进行进一步反转(θ2=180°).当CERALOCK®在振荡电路中使用时,它是基于相同的工作原理.构建使用CERALOCK考毕兹振荡电路®,使用逆变器的方法是最常见的并且容易获得
