有源石英晶体振荡器是最少拥有最少4个脚的的产品,四个脚的用途是;一脚悬空,二脚接地,三脚接输出,四脚接电压,电压也有分为以下几种,1.8V-2.5V-3V-3.3V-3.8V-5V等电压,振荡器内部本身除了有加工过的压电石英晶片外,还有有源振荡器IC,以及电阻两颗,电容两颗,有些会有一颗三级稳压管等原件,插件的外观体积比较大,但是随着现在的科技发展,有源晶振体积也从最初的超大体积长20mm,宽11mm,到现在的2.5mm长,宽2.0mm的小尺寸,有源晶振的英文单词简称为(Quartzcrystaloscillator).

以下是插件型石英晶体谐振器

准确的叫法;

1.无源晶体和有源晶振的优缺点

无源晶体相对于晶振而言其缺陷是信号质量较差,通常需要精确匹配外围电路(用于信号匹配的电容,电感,电阻等),更换不同频率的晶体时周边配置电路需要做相应的调整.建议采用精度较高的石英晶振,尽可能不要采用精度低的陶瓷警惕.

相对于无源晶体,有源晶振的缺陷是其信号电平是固定的,需要选择好合适输出电平,灵活性较差,而且价格高.对于时序要求敏感的应用,有源的晶振好,因为可以选用比较精密的晶振,甚至是高档的温度补偿晶振.

2,有源晶体的管脚

无源晶振两个管脚可以任意.

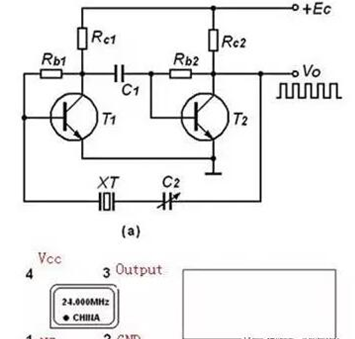

有源晶振根据封装不同,管教排列不同(打点的为"1脚",逆时钟看)

有个点标记的为1脚,按逆时针(管脚向下)分别为2,3,4.

有源晶振通常的用法;一脚悬空,二脚接地,三脚接输出,四脚接电压.

方形有源晶振引脚分布;

1,正方的,使用DIP-8封装,打点的是1脚.

1-NC;4-GND;5-Output;8-VCC

2,长方的,使用DIP-14封装,打点的是1脚.

1-NC;7-GND;8-Output;14-VCC

BTW;

1,电源有两种,一种是TTL,只能用5V,一种是HC的,可以3.3V/5V

2,边沿有一个是尖角,三个圆角,尖角的是一脚,和打点一致.

Vccout

NC(点)GND

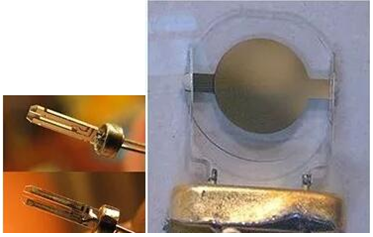

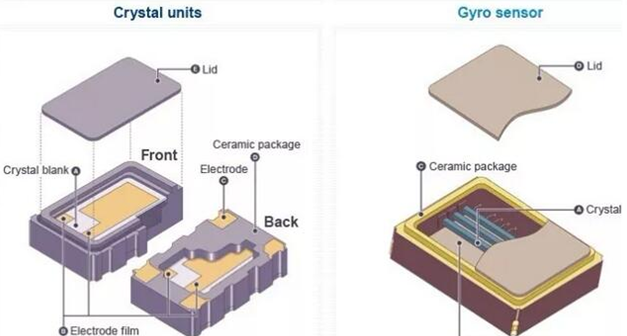

4.拆解有源晶振

可以看到有源晶振=无源晶体+逻辑电路

5.输出的波形

无源晶体输出正弦波.

有源晶振输出正弦波或方波.

普通压电无源石英晶体是一种无极性元件,晶体内部本身只有经过加工的单一石英晶片,英文单词叫做(Quartzcrystal)需要借助设计的电路才能产生振荡信号,单晶振本身是无非发生振荡的,插件的一般常规都是二个脚,当然也会有三个脚的,中间那个脚一般用来接地,当然随着科技的发展,后来有了四个脚的普通贴片谐振器,四个脚其实只要二个脚才是真正通电工作的,剩余两个脚一个是悬空,一个是可以用来接地(可接可不接).

晶体振荡器也分为无源晶体和有源晶振两种类型.无源晶振与有源晶振(谐振)的英文名称不同,无源晶体为crystal(晶体),而有源晶振则叫做oscillator(振荡器).无源晶体需要借助于时钟电路才能产生振荡信号,自身无法振荡起来,所以"无源晶振"这个说法并不准确;有源晶振是一个完整的谐振振荡器.

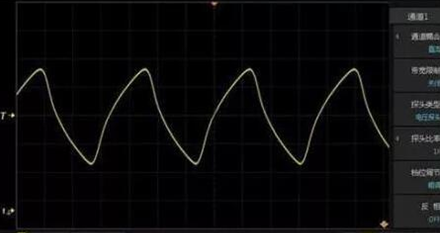

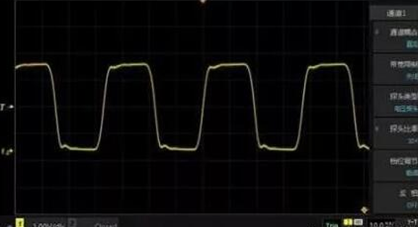

如果有源晶振把整形电路做在有源晶振里面了的话,输出就是方波,但很多时候在示波器上看到的还是波形不太好的正弦波,这是由于示波器的带宽不够,好像有源晶振20MHz,如果用40MHz或60MHz的示波器测量,显示的是正弦波,这是由于方波的傅里叶分解为基频和奇次谐波的叠加,带宽不够的话,就只剩下基频20MHz和60MHz的谐波,所以显示正弦波.完美的再现方波需要至少10倍的带宽,5倍的带宽只能算是勉强,所以需要至少100M的示波器.
