Q 0.032768-JTX310-12.5-20-T3-HMR-70K-LF是法国Jauch公司汽车车规温度石英晶体
Q 0.032768-JTX310-12.5-20-T3-HMR-70K-LF是法国Jauch公司汽车车规温度石英晶体
AT-Cut石英毛坯确保更少的温度依赖性
然而,与音叉晶体相比,振荡器的易用性并不是该组件的唯一优势.上述输出频率和工作温度之间的相关性说明了Jauch晶振振荡器JO22和JO3232.768kHz的使用.这些振荡器使用所谓的AT-cut石英坯料而不是音叉晶体,因此它们的输出频率对工作温度的依赖性要小得多.

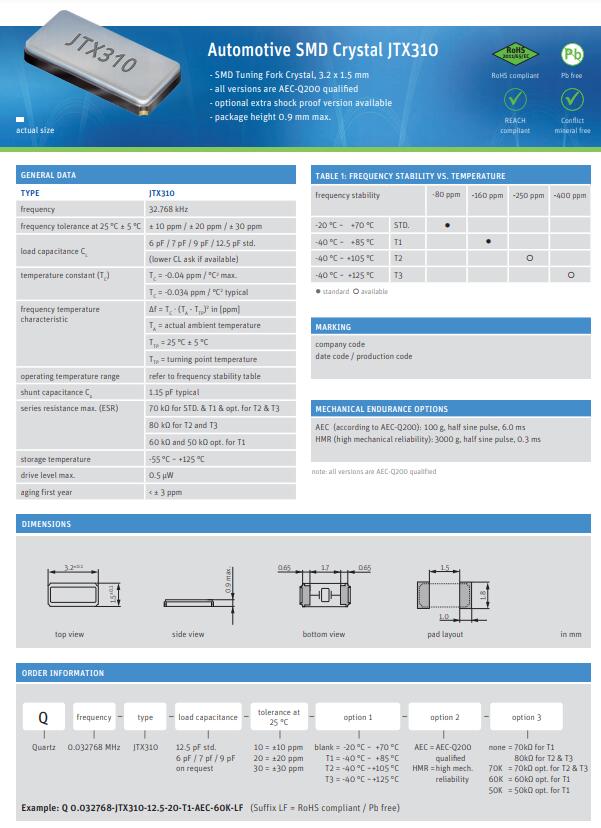

Q 0.032768-JTX310-12.5-20-T3-HMR-70K-LF晶振,法国Jauch石英晶体
| Q 0.032768-JTX310-9-20-T3-HMR-LF | Jauch Quartz | CRYSTAL 32.768KHZ 9PF SMD | JTX310 | ±20ppm | -40°C ~ 125°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX310-12.5-20-T2-HMR-70K-LF | Jauch Quartz | CRYSTAL 32.768KHZ 12.5PF SMD | JTX310 | ±20ppm | -40°C ~ 105°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX310-12.5-20-T2-HMR-70K-LF | Jauch Quartz | CRYSTAL 32.768KHZ 12.5PF SMD | JTX310 | ±20ppm | -40°C ~ 105°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX310-12.5-20-T2-HMR-70K-LF | Jauch Quartz | CRYSTAL 32.768KHZ 12.5PF SMD | JTX310 | ±20ppm | -40°C ~ 105°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX310-7-20-T3-HMR-LF | Jauch Quartz | CRYSTAL 32.768KHZ 7PF SMD | JTX310 | ±20ppm | -40°C ~ 125°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX310-7-20-T3-HMR-LF | Jauch Quartz | CRYSTAL 32.768KHZ 7PF SMD | JTX310 | ±20ppm | -40°C ~ 125°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX310-7-20-T3-HMR-LF | Jauch Quartz | CRYSTAL 32.768KHZ 7PF SMD | JTX310 | ±20ppm | -40°C ~ 125°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX310-12.5-20-T3-HMR-70K-LF | Jauch Quartz | CRYSTAL 32.768KHZ 12.5PF SMD | JTX310 | ±20ppm | -40°C ~ 125°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX310-12.5-20-T3-HMR-70K-LF | Jauch Quartz | CRYSTAL 32.768KHZ 12.5PF SMD | JTX310 | ±20ppm | -40°C ~ 125°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX310-12.5-20-T3-HMR-70K-LF | Jauch Quartz | CRYSTAL 32.768KHZ 12.5PF SMD | JTX310 | ±20ppm | -40°C ~ 125°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX310-6-20-T1-HMR-LF | Jauch Quartz | CRYSTAL 32.768KHZ 6PF SMD | JTX310 | ±20ppm | -40°C ~ 85°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX310-6-20-T1-HMR-LF | Jauch Quartz | CRYSTAL 32.768KHZ 6PF SMD | JTX310 | ±20ppm | -40°C ~ 85°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX310-6-20-T1-HMR-LF | Jauch Quartz | CRYSTAL 32.768KHZ 6PF SMD | JTX310 | ±20ppm | -40°C ~ 85°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX310-6-20-T2-HMR-LF | Jauch Quartz | CRYSTAL 32.768KHZ 6PF SMD | JTX310 | ±20ppm | -40°C ~ 105°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX310-6-20-T2-HMR-LF | Jauch Quartz | CRYSTAL 32.768KHZ 6PF SMD | JTX310 | ±20ppm | -40°C ~ 105°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX310-6-20-T2-HMR-LF | Jauch Quartz | CRYSTAL 32.768KHZ 6PF SMD | JTX310 | ±20ppm | -40°C ~ 105°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX210-12.5-20-T1-LF | Jauch Quartz | CRYSTAL 32.768KHZ 12.5PF SMD | JTX210 | ±20ppm | -40°C ~ 85°C | 0.079" L x 0.047" W (2.00mm x 1.20mm) |
| Q 0.032768-JTX210-12.5-20-T1-LF | Jauch Quartz | CRYSTAL 32.768KHZ 12.5PF SMD | JTX210 | ±20ppm | -40°C ~ 85°C | 0.079" L x 0.047" W (2.00mm x 1.20mm) |
| Q 0.032768-JTX210-12.5-20-T1-LF | Jauch Quartz | CRYSTAL 32.768KHZ 12.5PF SMD | JTX210 | ±20ppm | -40°C ~ 85°C | 0.079" L x 0.047" W (2.00mm x 1.20mm) |
| Q 0.032768-JTX210-9-20-T1-LF | Jauch Quartz | CRYSTAL 32.768KHZ 9PF SMD | JTX210 | ±20ppm | -40°C ~ 85°C | 0.079" L x 0.047" W (2.00mm x 1.20mm) |
| Q 0.032768-JTX210-9-20-T1-LF | Jauch Quartz | CRYSTAL 32.768KHZ 9PF SMD | JTX210 | ±20ppm | -40°C ~ 85°C | 0.079" L x 0.047" W (2.00mm x 1.20mm) |
| Q 0.032768-JTX210-9-20-T1-LF | Jauch Quartz | CRYSTAL 32.768KHZ 9PF SMD | JTX210 | ±20ppm | -40°C ~ 85°C | 0.079" L x 0.047" W (2.00mm x 1.20mm) |
| Q 0.032768-JTX310-6-20-T3-HMR-LF | Jauch Quartz | CRYSTAL 32.768KHZ 6PF SMD | JTX310 | ±20ppm | -40°C ~ 125°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX310-6-20-T3-HMR-LF | Jauch Quartz | CRYSTAL 32.768KHZ 6PF SMD | JTX310 | ±20ppm | -40°C ~ 125°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| Q 0.032768-JTX310-6-20-T3-HMR-LF | Jauch Quartz | CRYSTAL 32.768KHZ 6PF SMD | JTX310 | ±20ppm | -40°C ~ 125°C | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
下图使用-40°C至+85°C的温度范围可视化了这种差异.很容易看出,高温和低温导致音叉晶体的频率偏差比较大（实线）.然而,使用AT切割石英毛坯（虚线）的振荡器曲线显示的误差要小得多. Q 0.032768-JTX310-12.5-20-T3-HMR-70K-LF晶振,法国Jauch石英晶体
再精确不过了：32.768kHzTCXO
Jauch的JSO15-TR提供更好的频率稳定性.这是一款32.768kHzTCXO,在-40°C至+85°C的温度范围内提供高达+/-5ppm的无与伦比的频率稳定性.JSO15-TR采用微型CSP封装.
欧洲石英晶体其出色的频率稳定性是通过精确的温度补偿实现的,该补偿在生产过程中在多个温度下进行.这种工厂“微调”还使这个32.768kHz振荡器对工作电压的波动非常不敏感.在1.5V至3.63V范围内,工作电压的变化不会影响频率稳定性.仅几µA的极低电流消耗也非常显着.
下图显示：JSO15-TR的频率稳定性远优于音叉晶体的典型稳定性.这使得JSO15-TR成为需要长时间稳定计时功能的应用的理想选择.此外,JSO15-TR的微型尺寸和特别低的功耗使其成为电池供电的便携式设备（如医疗测量仪器、传感器或可穿戴设备）的正确选择.
底线是：与经典音叉晶体相比,32.768k晶振具有一些主要优势：由于温度补偿和AT的使用,它们更易于使用并且-取决于型号-比经典音叉晶体更准确切割石英毛坯.但是,仍然需要音叉晶体：在适当设计的电路中,它们还可以确保稳定的频率.
Q 0.032768-JTX310-12.5-20-T3-HMR-70K-LF晶振,法国Jauch石英晶体
