小体积智能电子产品用爱普生晶振Q22FA1280005300的2016石英晶振

来源：康华尔查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2022-08-30 18:01:06【大中小】

分享到：

小体积智能电子产品用爱普生晶振Q22FA1280005300的2016石英晶振

全球市场的电子产品制造商不断更新产品尺寸,石英晶振元器件制造商应市场需求不断研发晶体封装尺寸.减小晶振在PCB板里面的空间,让我们了解电子设计师在使用较小尺寸的晶振时面临的不同优势.

可能降低运输和存储成本一般来说,进口晶振代理商使用更少的材料对环境更好.对于较小的晶体元件,需要较少的原材料,并且可以减少包装材料.此外,较小的晶体元件更轻,在运输过程中或在仓库中不会占用大量空间,这可以降低运输成本和存储成本.

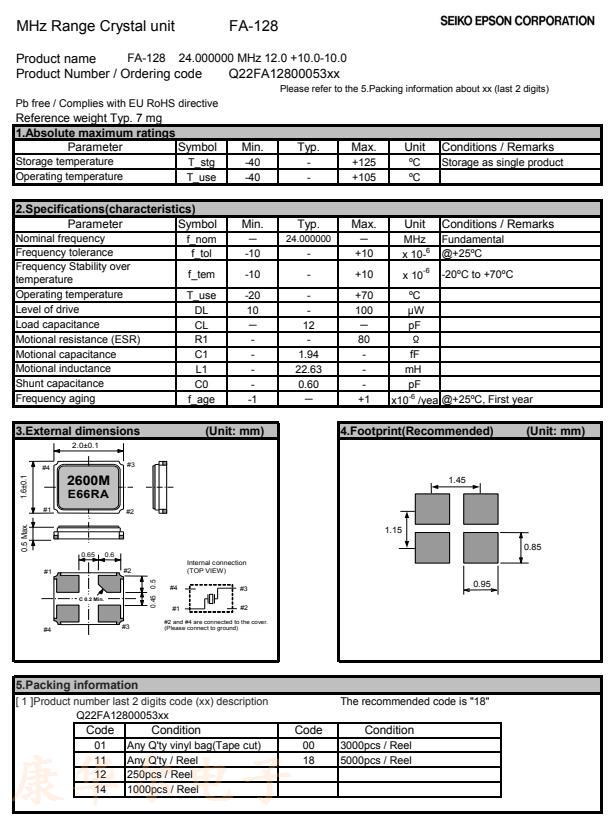

爱普生晶振,Q22FA1280005300石英晶振

爱普生晶振编码	长x宽x高	型号	石英晶振频率	负载	频率25°C	频率公差	工作温度范围	ESR最大	驱动电平
Q22FA1280005300	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	12 pF	+/-10 ppm	+/-10 ppm	-20 to +70 °C	≤ 80 Ω	≤ 100 µW
Q22FA1280005400	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	8 pF	+/-10 ppm	+/-10 ppm	-20 to +70 °C	≤ 80 Ω	≤ 100 µW
Q22FA1280006100	2 x 1.6 x 0.5mm	FA-128	44.000000 MHz	12 pF	+/-10 ppm	+/-10 ppm	-20 to +75 °C	≤ 60 Ω	≤ 100 µW
Q22FA1280006200	2 x 1.6 x 0.5mm	FA-128	48.000000 MHz	8 pF	+/-30 ppm	+/-30 ppm	-20 to +70 °C	≤ 60 Ω	≤ 100 µW
Q22FA1280006400	2 x 1.6 x 0.5mm	FA-128	37.400000 MHz	18 pF	+/-10 ppm	+/-10 ppm	-20 to +75 °C	≤ 60 Ω	≤ 100 µW
Q22FA1280006700	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	7 pF	+/-30 ppm	+/-30 ppm	-20 to +75 °C	≤ 80 Ω	≤ 100 µW
Q22FA1280007000	2 x 1.6 x 0.5mm	FA-128	27.000000 MHz	7 pF	+/-10 ppm	+/-15 ppm	-20 to +70 °C	≤ 60 Ω	≤ 100 µW
Q22FA1280008500	2 x 1.6 x 0.5mm	FA-128	27.120000 MHz	10 pF	+/-30 ppm	+/-30 ppm	-20 to +75 °C	≤ 60 Ω	≤ 100 µW
Q22FA1280008900	2 x 1.6 x 0.5mm	FA-128	48.000000 MHz	8 pF	+/-30 ppm	+/-50 ppm	-30 to +85 °C	≤ 60 Ω	≤ 100 µW
Q22FA1280009000	2 x 1.6 x 0.5mm	FA-128	25.000000 MHz	12 pF	+/-10 ppm	+/-20 ppm	-40 to +85 °C	≤ 80 Ω	≤ 100 µW
Q22FA1280009100	2 x 1.6 x 0.5mm	FA-128	27.120000 MHz	7 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C	≤ 60 Ω	≤ 100 µW
Q22FA1280009200	2 x 1.6 x 0.5mm	FA-128	32.000000 MHz	10 pF	+/-10 ppm	+/-20 ppm	-40 to +85 °C	≤ 60 Ω	≤ 100 µW
Q22FA1280009400	2 x 1.6 x 0.5mm	FA-128	40.000000 MHz	8 pF	+/-10 ppm	+/-10 ppm	-20 to +75 °C	≤ 60 Ω	≤ 100 µW
Q22FA1280009900	2 x 1.6 x 0.5mm	FA-128	40.000000 MHz	8 pF	+/-10 ppm	-11/+13 ppm	-30 to +85 °C	≤ 50 Ω	≤ 100 µW
Q22FA1280010000	2 x 1.6 x 0.5mm	FA-128	38.400000 MHz	8 pF	+/-10 ppm	-11/+13 ppm	-30 to +85 °C	≤ 60 Ω	≤ 100 µW
Q22FA1280010100	2 x 1.6 x 0.5mm	FA-128	40.000000 MHz	10 pF	+/-10 ppm	+/-20 ppm	-40 to +85 °C	≤ 60 Ω	≤ 100 µW
Q22FA1280010500	2 x 1.6 x 0.5mm	FA-128	25.000000 MHz	12.5 pF	+/-30 ppm	+/-30 ppm	-20 to +75 °C	≤ 80 Ω	≤ 100 µW
Q22FA1280010700	2 x 1.6 x 0.5mm	FA-128	25.000000 MHz	10 pF	+/-50 ppm	+/-30 ppm	-20 to +75 °C	≤ 80 Ω	≤ 100 µW
Q22FA1280010800	2 x 1.6 x 0.5mm	FA-128	25.000000 MHz	12 pF	+/-30 ppm	+/-30 ppm	-20 to +75 °C	≤ 80 Ω	≤ 100 µW
Q22FA1280011200	2 x 1.6 x 0.5mm	FA-128	27.120000 MHz	10 pF	+/-15 ppm	+/-15 ppm	-20 to +75 °C	≤ 60 Ω	≤ 100 µW
Q22FA1280011400	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	9 pF	+/-10 ppm	+/-10 ppm	-20 to +75 °C	≤ 80 Ω	≤ 100 µW
Q22FA1280011600	2 x 1.6 x 0.5mm	FA-128	32.000000 MHz	12 pF	+/-15 ppm	+/-20 ppm	-20 to +70 °C	≤ 60 Ω	≤ 100 µW
Q22FA1280011900	2 x 1.6 x 0.5mm	FA-128	32.000000 MHz	10 pF	+/-20 ppm	+/-20 ppm	-20 to +75 °C	≤ 60 Ω	≤ 100 µW
Q22FA1280012000	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	8 pF	+/-10 ppm	+/-10 ppm	-20 to +75 °C	≤ 80 Ω	≤ 100 µW
Q22FA1280012100	2 x 1.6 x 0.5mm	FA-128	27.000000 MHz	15 pF	+/-10 ppm	+/-18 ppm	-40 to +85 °C	≤ 60 Ω	≤ 100 µW

看到2.0x1.6mm等微型封装的晶体价格将略有上涨,因为开发新频率或新稳定性的难度和成本更高.然而,较大的封装元件（例如7.0x5.0mm）可能更昂贵,因为与其他封装尺寸相比,生产量有所下降.这种减少的数量意味着在这些产品的制造中不再能够实现规模经济.

高成本效益与较大的晶体元件相比,高品质石英晶振较小的晶体元件可能更昂贵.因为较小的晶体生产起来更复杂,工厂可能不得不购买新的生产设备或使用新技术.在投资回报(ROI)之前,这些晶体将比其他晶体尺寸更昂贵.

爱普生晶振,Q22FA1280005300石英晶振

线路板PCB空间如果工程师希望缩小PCB尺寸或在现有电路板上为额外电路创造更多空间,那么更小的晶体封装元件可以帮助他们实现这一目标.同时,还可以减小产品的尺寸或在产品中包含更多功能.

目前来说随着数量的增加,成本会降低.这是因为原材料（例如水晶材料）的订单量较大,并且工厂能够在生产机器上使用相同的设置来生产更多晶体.无源贴片晶振这将节省时间,使生产大量相同晶体变得更容易、更便宜.由于较小的晶体已经很长时间没有出现在市场上,因此许多项目仍处于设计阶段,但是一旦开始大规模生产,这些晶体的价格就会下降.考虑到所有这些,目前位于2.5x2.0mm和3.2x2.5mm,因为这些晶体尺寸更具成本效益.爱普生晶振,Q22FA1280005300石英晶振
