SG5032EAN差分晶振X1G004271000400适用于10G以太网及各种频率控制设备上
差分晶振近年来逐渐出现在我们的视线中，以及越来越多的电子工程师会更青睐差分晶体。随着信息化的发展，差分晶振高性能、低功耗、低噪声的优点，使其成为很多设计适合的方案。但仍有不少电子工程师对差分晶振选型上存在误区以及盲点。差分晶振与常规晶振不同，差分晶振有不同的输出信号，LVPECL，LVDS，HCSL是差分晶振通用的输出信号。

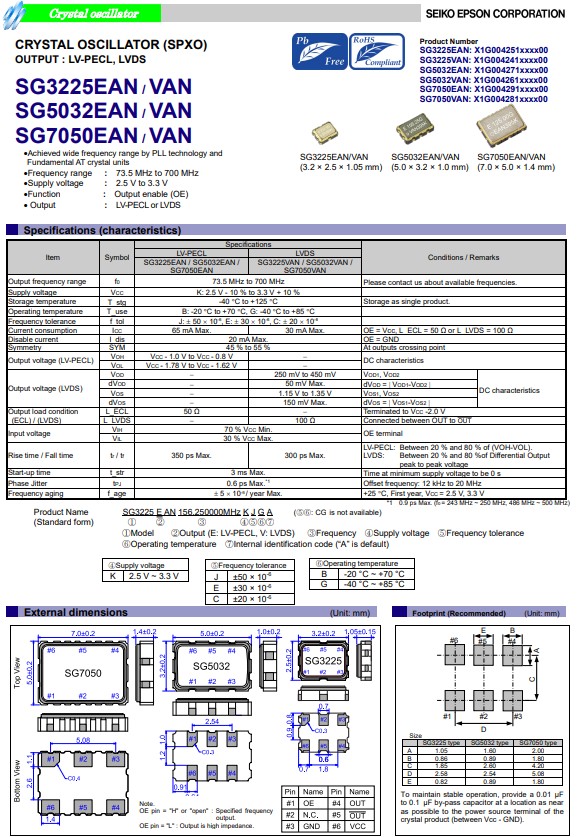

爱普生晶振SG5032EAN是一款LV-PECL输出差分晶体振荡器，小体积晶振尺寸5.0x3.2mm晶体振荡器，六脚贴片晶振，有源晶振，电源电压2.5V至3.3V，宽频率范围73.5MHz至700MHz任意一频点具有低电源电压，满足产品低消耗电流的特点。SG5032EAN有源晶体具有超小型，轻薄型，低抖动，低功耗晶振，低耗能，低损耗，低电源电压，低电平，低相位噪声等特点。广泛应用于5G通讯设备、机顶盒、光端机、安防设备、路由器/交换机、仪器仪表、SATA，SAS，光纤通信，10G以太网及各种频率控制设备上。SG5032EAN差分晶振X1G004271000400适用于10G以太网及各种频率控制设备上
                                     产品编码
|
      型号
|
      频率
|
      尺寸
|
      输出波
|
      电源电压
|
   工作温度
|
| X1G004271000100 | SG5032EAN | 125.000000MHz | 5.00x3.20x1.20mm | LV-PECL | 2.250 to 3.630 V | -40 to 85 °C |
| X1G004271000400 | SG5032EAN | 100.000000MHz | 5.00x3.20x1.20mm | LV-PECL | 2.250 to 3.630 V | -40 to 85 °C |
| X1G004271001200 | SG5032EAN | 150.000000MHz | 5.00x3.20x1.20mm | LV-PECL | 2.250 to 3.630 V | -40 to 85 °C |
| X1G004271001300 | SG5032EAN | 155.520000MHz | 5.00x3.20x1.20mm | LV-PECL | 2.250 to 3.630 V | -40 to 85 °C |
| X1G004271001400 | SG5032EAN | 156.250000MHz | 5.00x3.20x1.20mm | LV-PECL | 2.250 to 3.630 V | -40 to 85 °C |
| X1G004271002000 | SG5032EAN | 125.000000MHz | 5.00x3.20x1.20mm | LV-PECL | 2.250 to 3.630 V | -40 to 85 °C |
| X1G004271003300 | SG5032EAN | 156.250000MHz | 5.00x3.20x1.20mm | LV-PECL | 2.250 to 3.630 V | -40 to 85 °C |
| X1G004271010900 | SG5032EAN | 250.000000MHz | 5.00x3.20x1.20mm | LV-PECL | 2.250 to 3.630 V | -40 to 85 °C |
| X1G004271011600 | SG5032EAN | 133.330000MHz | 5.00x3.20x1.20mm | LV-PECL | 2.250 to 3.630 V | -40 to 85 °C |
| X1G004271011700 | SG5032EAN | 133.000000MHz | 5.00x3.20x1.20mm | LV-PECL | 2.250 to 3.630 V | -40 to 85 °C |
| X1G004271011800 | SG5032EAN | 133.333000MHz | 5.00x3.20x1.20mm | LV-PECL | 2.250 to 3.630 V | -40 to 85 °C |
| X1G004271011900 | SG5032EAN | 174.703125MHz | 5.00x3.20x1.20mm | LV-PECL | 2.250 to 3.630 V | -20 to 70 °C |
| X1G004271012100 | SG5032EAN | 161.132813MHz | 5.00x3.20x1.20mm | LV-PECL | 2.250 to 3.630 V | -40 to 85 °C |
| X1G004271012200 | SG5032EAN | 425.000000MHz | 5.00x3.20x1.20mm | LV-PECL | 2.250 to 3.630 V | -40 to 85 °C |
| X1G004271012300 | SG5032EAN | 500.000000MHz | 5.00x3.20x1.20mm | LV-PECL | 2.250 to 3.630 V | -40 to 85 °C |
SG5032EAN差分晶振X1G004271000400适用于10G以太网及各种频率控制设备上
差分晶振常见的是3225晶振,5032晶振,7050晶振三种封装尺寸,文中所列举的是爱普生5032体积的部分差分晶振编码.均为较高的频率点,输出LV-PECL方式,电源电压范围2.5V/3.3V,振荡启动时间在电源电压最低时,所需时间为0秒.爱普生差分输出晶振具有性能强,精密稳定,低电压的特征,普遍用于对于高速网络要求的应用.
