西铁城晶振,贴片晶振,CM519晶振,CM51932768DZFT晶振

频率：32.768KHZ

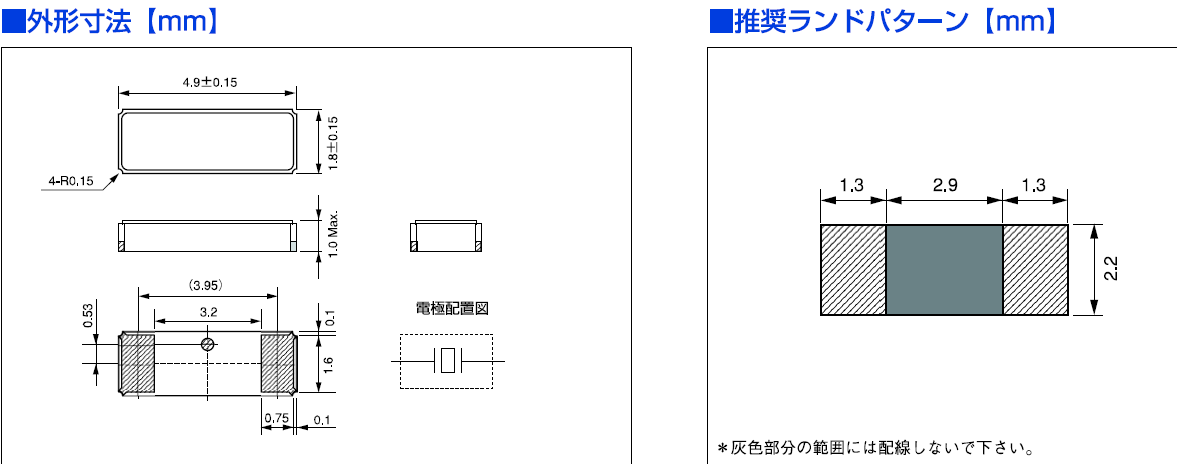

尺寸：5.0*1.8mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,日本进口晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27838351

铁城晶振公司为工业市场提供高性能和精密设备,不断开发新技术和新技术在我们的制造业和工程.我们有一个良好的信誉在市场上特别是对我们的晶振,石英晶振,石英晶体谐振器,压控振荡器等高精密零件使用我们自己的核心技术和脆性材料和微显示高清图片是必需的.是尽一切努力来改善我们的技术和发展提供有价值的服务我们的客户.

同时,32.768K晶振在使用高精度材料的高精度中,效率很好地量产零部件的事也是本公司独自的核心技术.在材料技术和超精密加工技术,薄膜技术,连接技术,组装技术等,使石英和水晶等高精度零部件,产生了液晶装置,传感装置等高质量的功能器件产品.特别是,L - COS（Liquid crystal on silicon）采用了铁电液晶显示器,已经微高品位相机配备到前进了很高的评价.今后的车载显示屏和头部显示屏等的次世代显示器系统搭载的可能性很大.西铁城晶振,贴片晶振,CM519晶振,CM51932768DZFT晶振

西铁城晶振,贴片晶振,CM519晶振,CM51932768DZFT晶振此款SMD石英晶振可以承受回流焊接的高温,波峰焊接,回流焊接等,贴片表晶主要特点是该产品排带包装,焊接模式主要使用SMT焊接,给现代SMT工艺带来高速的工作效率,32.768K系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性.西铁城晶振,贴片晶振,CM519晶振,CM51932768DZFT晶振

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

西铁城晶振	单位	CM519晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10ppm/ ±20ppm (标准),	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	6pF ,7pF ,9pF, 12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

西铁城CM519晶振系列编码表:

原厂编码	厂家	型号	系列	Frequency
CM51932768DZFT	Citizen Finedevice Co Ltd	CM519	kHz Crystal (Tuning Fork)	32.768kHz
CM51932768DZFT	Citizen Finedevice Co Ltd	CM519	kHz Crystal (Tuning Fork)	32.768kHz
CM51932768DZFT	Citizen Finedevice Co Ltd	CM519	kHz Crystal (Tuning Fork)	32.768kHz
CM51932768DZYT	Citizen Finedevice Co Ltd	CM519	kHz Crystal (Tuning Fork)	32.768kHz
CM51932768DZYT	Citizen Finedevice Co Ltd	CM519	kHz Crystal (Tuning Fork)	32.768kHz
CM51932768DZYT	Citizen Finedevice Co Ltd	CM519	kHz Crystal (Tuning Fork)	32.768kHz
CM51932768DZCT	Citizen Finedevice Co Ltd	CM519	kHz Crystal (Tuning Fork)	32.768kHz

CM519

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

撞击

虽然日本进口晶振产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

了解更多晶振信息清查看晶振料号
