ECS晶振,贴片晶振,CSM-3X晶振,ECS-200-20-3X-TR晶振

频率：12~40MHZ

尺寸：7.6*4.1mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27838351

Japan1

ECS晶振,贴片晶振,CSM-3X晶振,ECS-200-20-3X-TR晶振

制造商	ECS晶振	产地	美国	产品编码	ECS-200-20-3X-TR
频率	20MHZ	负载	10pF	温度范围	-10°c~+70°c
频率偏差	±30ppm	封装	金属面贴片两脚	尺寸	7.6*4.1mm

Japan2

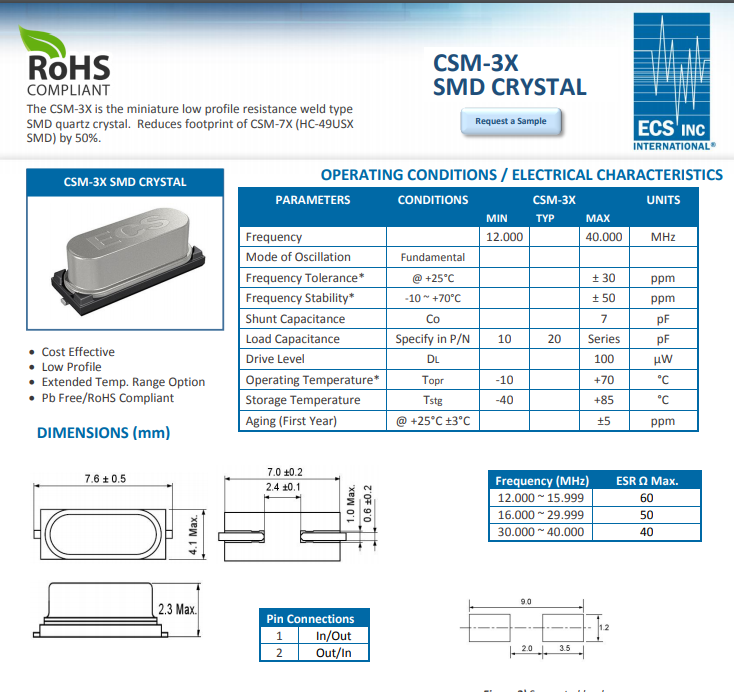

ECS晶振规格	单位	CSM-3X晶振频率范围	石英晶振基本条件
标准频率	f_nom	12~40MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-10°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	10pF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

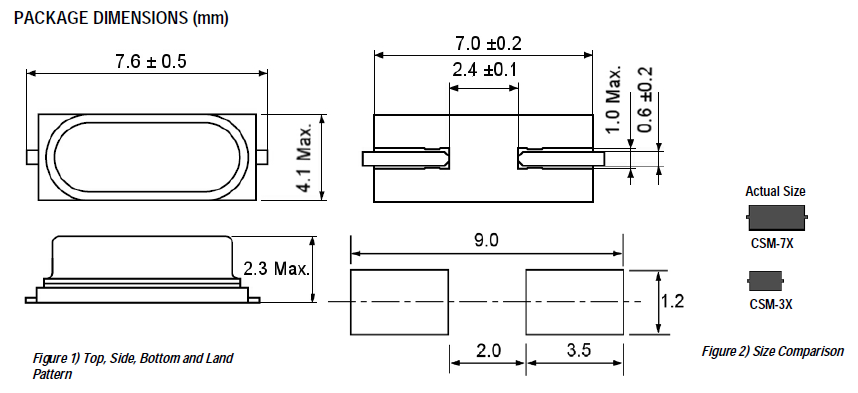

CSM-3X 7.6_4.1

Japan4

SMD产品

进口无源晶振产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

粘合剂

请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

卤化合物

请勿在卤素气体环境下使用.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

静电

过高的静电可能会损坏高品质石英晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

不建议从中间电位和/或极快速通电,否则会导致智能手机晶振无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

CSM-3X
