爱普生晶振C-004R,Q11C004R1001200无源插件晶体

频率：32.768KHZ

尺寸：1.5*5.0mm

爱普生晶振C-004R,Q11C004R1001200无源插件晶体,日本进口爱普生晶振,32.768K晶振,石英插件晶振,石英晶体谐振器,时钟晶振是一款1550mm的音叉晶体,Q11C004R1001200,频率32.768KHZ,负载7pF,精度±20ppm,工作温度-10 to +60 °C,具备高质量高性能的特点,产品被广泛使用于儿童玩具,CPU时钟信号等领域,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能.

Q11C004R1002300无源晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.爱普生晶振C-004R,Q11C004R1001200无源插件晶体

订购热线：0755-27838351

Q11C004R1001200晶振 参数表

西铁城晶振	单位	C-004R晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-20°C ～ +70°C	裸存
工作温度	T_use	-10°C ～ +60°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20ppm(标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	6pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

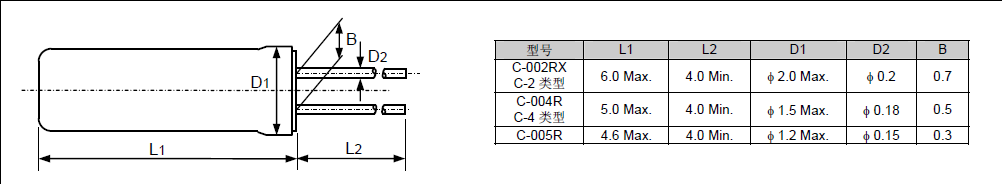

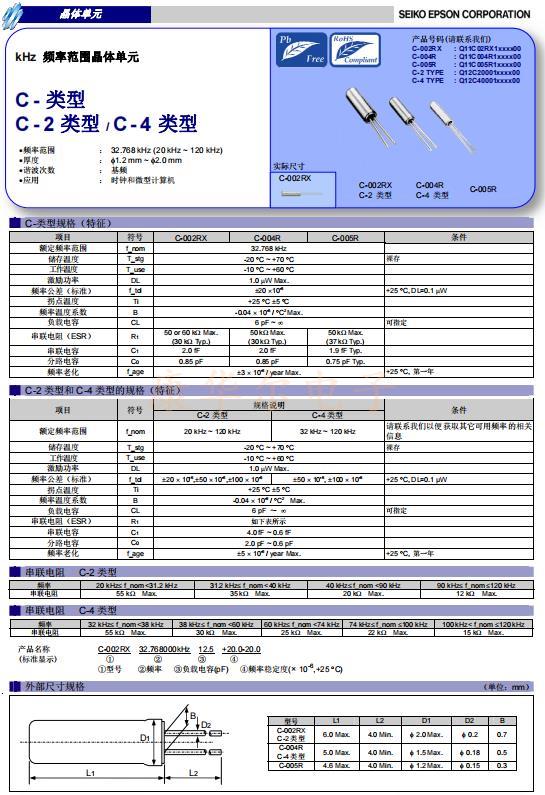

爱普生晶振C-004R,Q11C004R1001200无源插件晶体 尺寸图

Japan4

Q11C004R1001200晶振 使用注意事项

耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
PCB设计指导:

(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。 爱普生晶振C-004R,Q11C004R1001200无源插件晶体
存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些压电石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

编码	LxWxH/尺寸	Model/型号	Frequency/频率	CL Value/负载	Freq.tol./频率 @+25°C	Oper. Temper. Range/工作温度
Q11C004R1000500	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8.2 pF	+/-15.0 ppm	-10 to +60 °C
Q11C004R1000700	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	12.5 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1000800	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8.2 pF	+/-30.0 ppm	-10 to +60 °C
Q11C004R1001200	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	7 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1001700	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8.2 pF	-5.0/+15.0 ppm	-10 to +60 °C
Q11C004R1002000	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8.7 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1002300	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1002400	Φ 1.5 x 5 mm	C-004R晶振	32.768000 kHz	6 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1003200	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8 pF	+/-10.0 ppm	-10 to +60 °C
Q11C004R1005000	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	10 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1006700	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8 pF	+/-15.0 ppm	-10 to +60 °C
Q11C004R1006800	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	20 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1007300	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8.2 pF	+/-10.0 ppm	-10 to +60 °C
Q11C004R1007400	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	82 pF	+/-20.0 ppm	-10 to +60 °C
