EPSON晶振MC-306,Q13MC3061000900陶瓷晶振

频率：32.768KHZ

尺寸：8.0*3.8mm

EPSON晶振MC-306,Q13MC3061000900陶瓷晶振,日本爱普生晶振,8038mm晶振,无源晶振,贴片晶振,时钟晶振,型号MC-306,编码Q13MC3061000900是一款尺寸为8038mm的音叉晶体,频率12.5pF,精度±100ppm,工作温度-40 to+85°C,具备高质量高性能低损耗的特点,这款产品被广泛应用于时钟和微型计算机,通信产品等领域,能满足各大应用程序的各种需求,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

Q13MC3061001700音叉谐振器真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.EPSON晶振MC-306,Q13MC3061000900陶瓷晶振

订购热线：0755-27838351

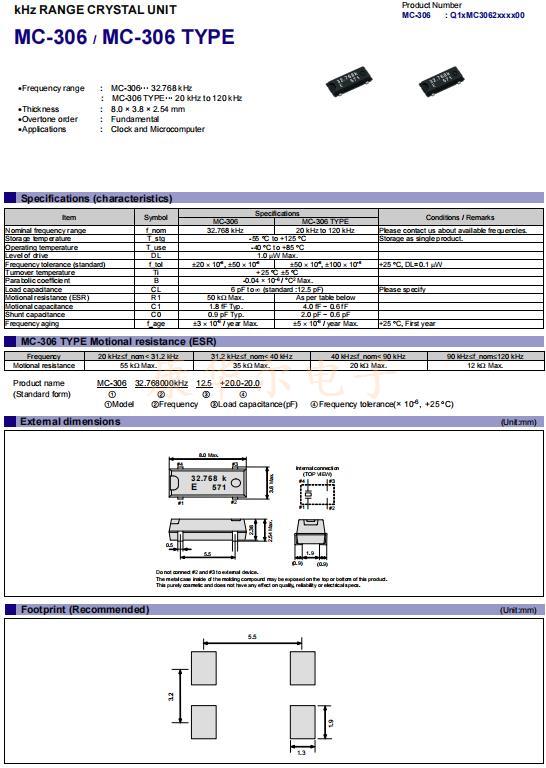

Q13MC3061000900晶振参数表

项目	符号	规格说明		条件
项目	符号	MC-306	MC-306 TYPE	条件
额定频率范围	f_nom	32.768KHZ	20kHz ~ 120kHz	请联系我们以获取其它可用频率的相关信息。
储存温度	T_stg	-55°C ~ +125°C		裸存
工作温度	T_use	-40°C ~ +85°C
激励功率	DL	1.0µW Max.
频率公差（标准）	f_tol	±20 × 10^-6, ±50 × 10^-6	±50 × 10^-6, ±100 × 10^-6	+25°C, DL=0.1µW
拐点温度	Ti	+25°C±5°C
频率温度系数	B	-0.04 × 10^-6/ °C² Max.
负载电容	CL	6pF to ∞ (标准:12.5pF)		可指定
串联电阻（ESR）	R₁	50kΩ Max.	如下表所示
串联电容	C₁	1.8fF Typ.	4.0fF ~ 0.6fF
分路电容	C₀	0.9pF Typ.	2.0pF ~ 0.6pF
频率老化	f_age	±3 ×10^-6 / year Max.	±5 ×10^-6 / year Max.	+25°C, 第一年

EPSON晶振MC-306,Q13MC3061000900陶瓷晶振 尺寸图

Q13MC3061000900晶振使用注意事项

耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。EPSON晶振MC-306,Q13MC3061000900陶瓷晶振
PCB设计指导:

(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些无源晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。EPSON晶振MC-306,Q13MC3061000900陶瓷晶振

品牌	编码	LxWxH/尺寸	Model/型号	Frequency/频率	CL Value/负载	Freq.tol./频率 @+25°C	产品系列
EPSON爱普生	Q13MC3061000200	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	9 pF	+/-20.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061000300	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12.5 pF	+/-20.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061000400	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	7 pF	+/-20.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061000500	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	6.7 pF	+/-20.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061000700	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	8.2 pF	+/-10.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061000900	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12.5 pF	+/-100 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061001000	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12 pF	+/-20.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061001200	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	8 pF	+/-20.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061001600	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	9 pF	+/-10.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061001700	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	6.2 pF	+/-20.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061001800	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12.5 pF	+/-10.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061001900	8 x 3.8 x 2.54 mm	MC-306晶振	32.768000 kHz	15 pF	+/-50.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061002100	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	16 pF	+/-20.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061002200	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	7 pF	+/-50.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061002300	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12 pF	+/-10.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061002400	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	20 pF	+/-20.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061002800	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	13 pF	+/-20.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061003000	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12 pF	+/-50.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061003500	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	8 pF	+/-10.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061003700	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	5.5 pF	+/-20.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061004500	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	7.6 pF	+/-20.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061005100	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	10.8 pF	+/-10.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061005200	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	10 pF	+/-10.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061006100	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	11 pF	+/-20.0 ppm	陶瓷晶振
EPSON爱普生晶振	Q13MC3061006300	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	9.5 pF	+/-10.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061007100	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12 pF	+/-30.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061010000	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	5.9 pF	+/-20.0 ppm	陶瓷晶振
EPSON爱普生	Q13MC3061011100	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	8.2 pF	+/-20.0 ppm	陶瓷晶振
