1ZN326000AB0A-DSX221SH-2520mm-26MHZ-多媒体设备

频率：26MHZ

尺寸：2.5*2.0mm

1ZN326000AB0A-DSX221SH-2520mm-26MHZ-多媒体设备，型号DSX221SH，尺寸2520mm,26MHZ ,负载7PF，水晶振动子，KDS晶振,日本进口晶振,小尺寸晶振,26M晶振,石英晶体谐振器，SMD石英晶振，通信设备晶振、近距离无线模块专用晶振、小型设备晶振，多媒体设备晶振，车载应用晶振，产业机器晶振，1ZN324000AC0B晶振。

音叉谐振器产品主要应用领域包含DVC、DSC、PC等小型设备，多媒体设备等车载用途(兼容AEC-Q200)，还可以应用产业机器，电子产品等领域.1ZN326000AB0A-DSX221SH-2520mm-26MHZ-多媒体设备

订购热线：0755-27838351

Japan1

DSX211S DSX211SH DSX221SH DSX321SH 1 1ZN326000AB0A-DSX221SH-2520mm-26MHZ-多媒体设备，型号DSX221SH，尺寸2520mm,26MHZ ,负载7PF，水晶振动子，KDS晶振,日本进口晶振,小尺寸晶振,26M晶振,石英晶体谐振器，SMD石英晶振，通信设备晶振、近距离无线模块专用晶振、小型设备晶振，多媒体设备晶振，车载应用晶振，产业机器晶振，1ZN324000AC0B晶振。

Japan2

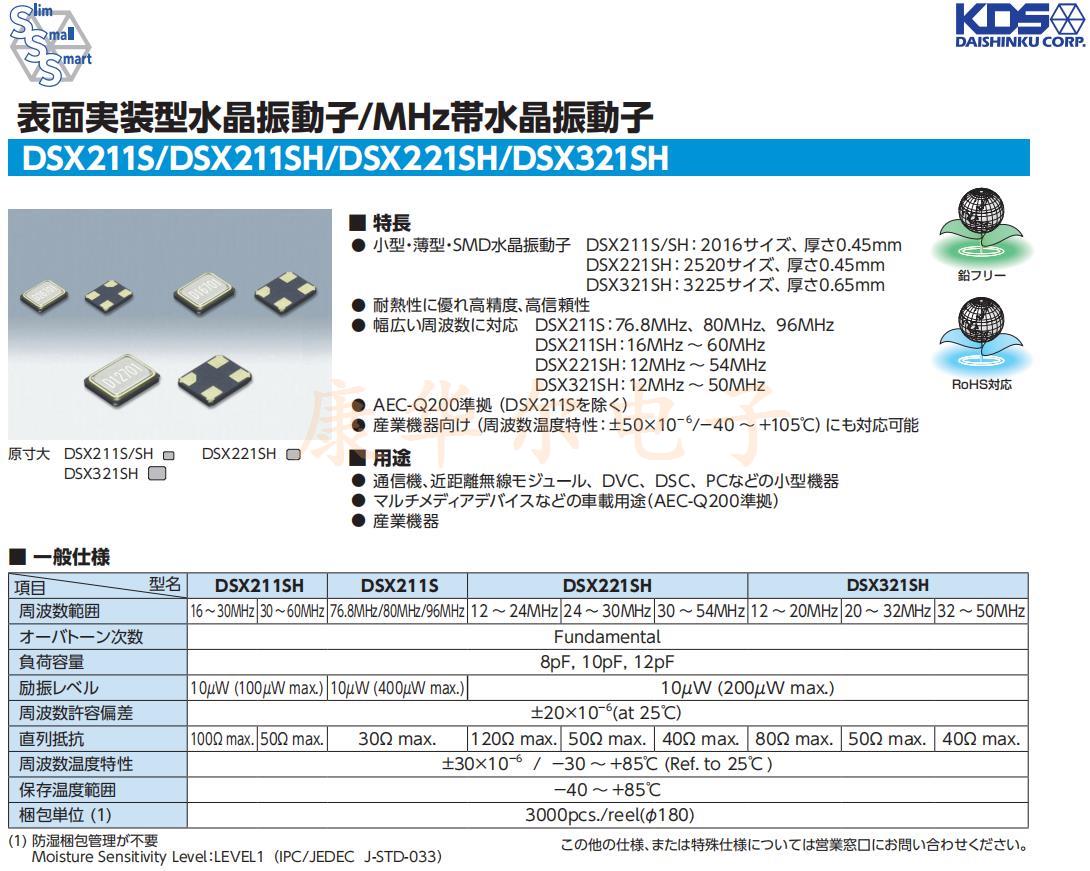

1ZN326000AB0A-DSX221SH-2520mm-26MHZ-多媒体设备 参数表

型名	DSX221SH
周波数範囲	12~24MHz	24~30MHz	30?54MHz
オーバトーン次数	Fundamental
負荷容量	8pF, 10pF, 12pF
励振レベル	10μW (200μW max.)
周波数許容偏差	±20×10-6(at 25℃）
直列抵抗	120Ω max.	50Ω max.	40Ω max.
周波数温度特性	±50×10-6/-40?+105℃ (Ref. to 25℃)
保存温度範囲	-40?+105℃
梱包単位（1）	3000pcs./reel(φ180)

Japan3

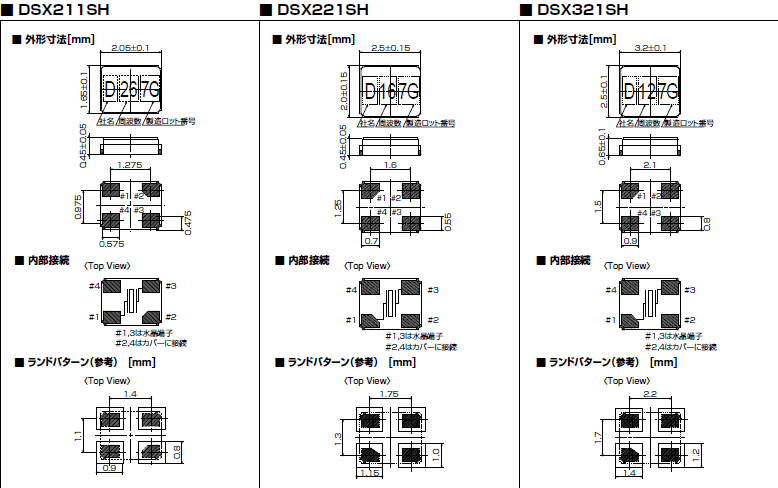

1ZN326000AB0A-DSX221SH-2520mm-26MHZ-多媒体设备 尺寸图

1ZN326000AB0A晶振特长

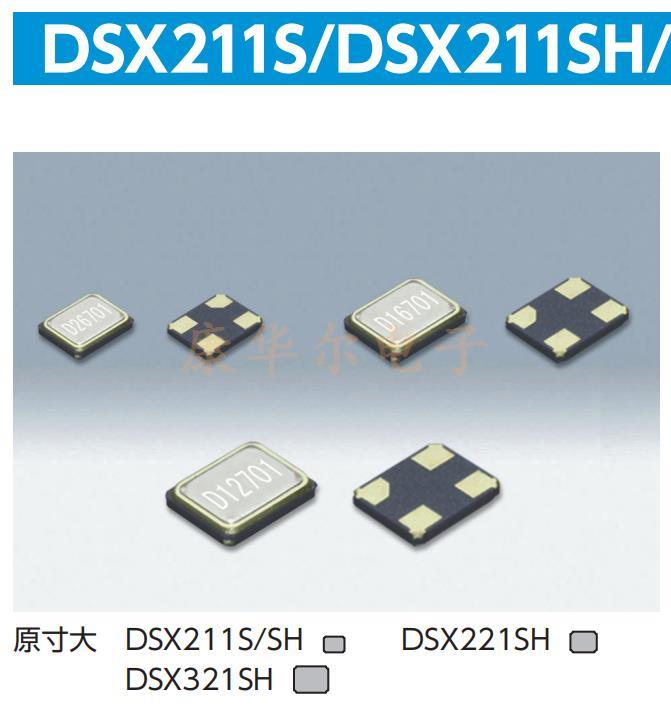

小型·超薄·SMD水晶振荡器DSX211S/SH: 2016尺寸，厚度0.45mm
DSX221SH: 2520尺寸，厚度0.45mm
DSX321SH: 3225尺寸，厚度0.65mm
●耐热性好，高精度，高可靠性
●支持广泛频率DSX211S: 76.8MHz、80mhz、96mhz·
DSX211SH: 16mhz ~ 60mhz
DSX221SH: 12mhz ~ 54mhz
DSX321SH: 12mhz ~ 50mhz
●兼容AEC-Q200 (DSX211S除外)
●面向工业设备(频率温度特性:±50×10 - 6
/ - 40 ~ +105℃)也能对应

更多相关KDS晶振型号

品牌	原厂代码	型号	尺寸	频率	负载/电压	精度	温度特性/工作温度
KDS晶振	1ZN326000AB0A	DSX221SH	2520	26.000MHZ	7PF	10PPM
KDS晶振	1XXD16367MAA	DSB211SDN	2016	16.367MHZ	3.3V	1.5ppm
KDS晶振	ZC12456	DSB211SDN	2016	16.320MHZ	3.3V	1.5ppm
KDS晶振	ZC13727	DSX221SH	2520	24.000MHZ	10PF	30ppm
KDS晶振	1XXD24000MBA	DSB211SDN	2016	24.000MHZ
KDS晶振	1XSF022579EH1	DSO221SHF	2520	22.5792MHZ	1.8V	50PPM	50ppm -20-75
KDS晶振	1XSF027000EH6	DSO221SHF	2520	27.000MHZ	3.3V	30PPM	30ppm -40-85
KDS晶振	1XSF033333ARD	DSO221SHF	2520	33.333MHZ	3.3V	50PPM	50ppm -40-105
KDS晶振	1XSF024000AR29	DSO221SHF	2520	24.000MHZ	0	0
KDS晶振	1ZN240000LB0A	DSX221SH	2520	40.000MHZ	10PF	5
KDS晶振	1XXD32000PBA	DSB211SDN	2016	32.000MHZ
KDS晶振	1XXD26000MAA	DSB211SDN	2016	26.000MHZ
KDS晶振	1XXD26000JHC	DSB211SDM	2016	26.000MHZ
KDS晶振	1XSF012288EH1	DSO221SHF	2520	12.288MHZ
KDS晶振	1XXD16367JAA	DSB211SDM	2016	16.367667MHZ
KDS晶振	1XXD16368JBA	DSB211SDM	2016	16.368MHZ
KDS晶振	1XXD16369JDA	DSB211SDM	2016	16.369MHZ
KDS晶振	1XXD26000JMB	DSB211SDM	2016	26.000MHZ
KDS晶振	1XXD26000MBC	DSB211SDN	2016	26.000MHZ
KDS晶振	1XXC52000JBA	DSA211SDM	2016	52.000MHZ
KDS晶振	1XXB52000HAA	DSB221SCM	2520	52.000MHZ
KDS晶振	1ZN324000AC0B	DSX221SH	2520	24.000MHZ	-	-
