麦迪康7015mm晶振,WC146SMF30-32.768KHz-T,仪器仪表6G晶振

频率：32.768KHz

尺寸：7.0x1.5x1.4mm

麦迪康7015mm晶振,WC146SMF30-32.768KHz-T,仪器仪表6G晶振，进口晶振，Mmdcomp美国麦迪康晶振，型号：WC146SM，编码为：WC146SMF30-32.768KHz-T，频率为：32.768KHz，小体积晶振尺寸为：7.0x1.5x1.4mm，陶瓷封装，四脚贴片晶振，无源晶振，石英晶振，SMD石英晶体，石英晶体谐振器，工作温度范围：-40℃至+85℃。符合RoHS，具有超小型，轻薄型，耐热及耐环境特点，非常适合在空间受限的应用中使用，7015贴片晶振应用于：通讯设备，钟表电子，仪器仪表设备，无线网络，蓝牙模块，平板电脑，智能门锁，安防设备，数码电子等应用。

订购热线：0755-27838351

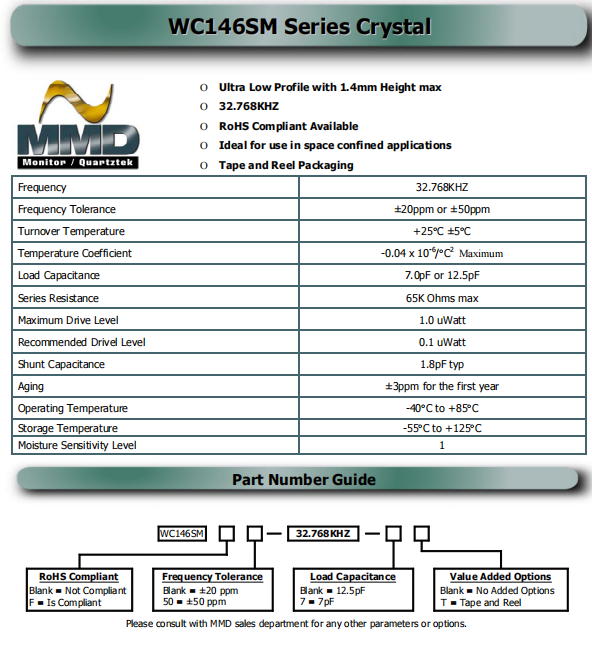

麦迪康7015mm晶振,WC146SMF30-32.768KHz-T,仪器仪表6G晶振，参数表

Frequency	32.768KHZ
Frequency Tolerance	±20ppm or ±50ppm
Turnover Temperature	+25°C ±5°C
Temperature Coefficient	-0.04 x 10-6/°C2 Maximum
Load Capacitance	7.0pF or 12.5pF
Series Resistance	65K Ohms max
Maximum Drive Level	1.0 uWatt
Recommended Drivel Level	0.1 uWatt
Shunt Capacitance	1.8pF typ
Aging	±3ppm for the first year
Operating Temperature	-40°C to +85°C
Storage Temperature	-55°C to +125°C
Moisture Sensitivity Level	1

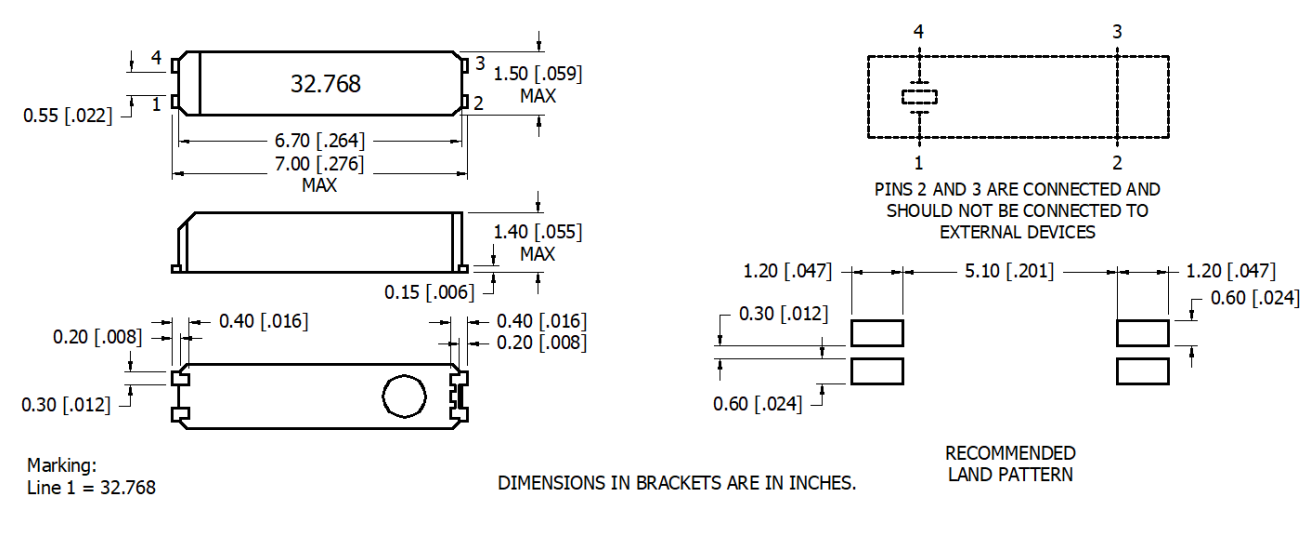

麦迪康7015mm晶振,WC146SMF30-32.768KHz-T,仪器仪表6G晶振，尺寸图

WC146SM 7015

麦迪康7015mm晶振,WC146SMF30-32.768KHz-T,仪器仪表6G晶振

32.768KHz是款实时时钟晶振，它的作用是可以产生时序电路基准信号。而之所以选用32.768K是因为它是2的15次幂，是因为可以很精确的得到一秒的计时。不仅如此，包括所有的实时时钟晶振一般都是32.768K或其倍频。32.768K晶振的负载电容都是12.5pf。常用32.768K晶振的电子产品有智能手机、智能手表、安防和可穿戴设备等等。也还有很多生活类、工业类电子也会常用到这款频率的进口晶振。

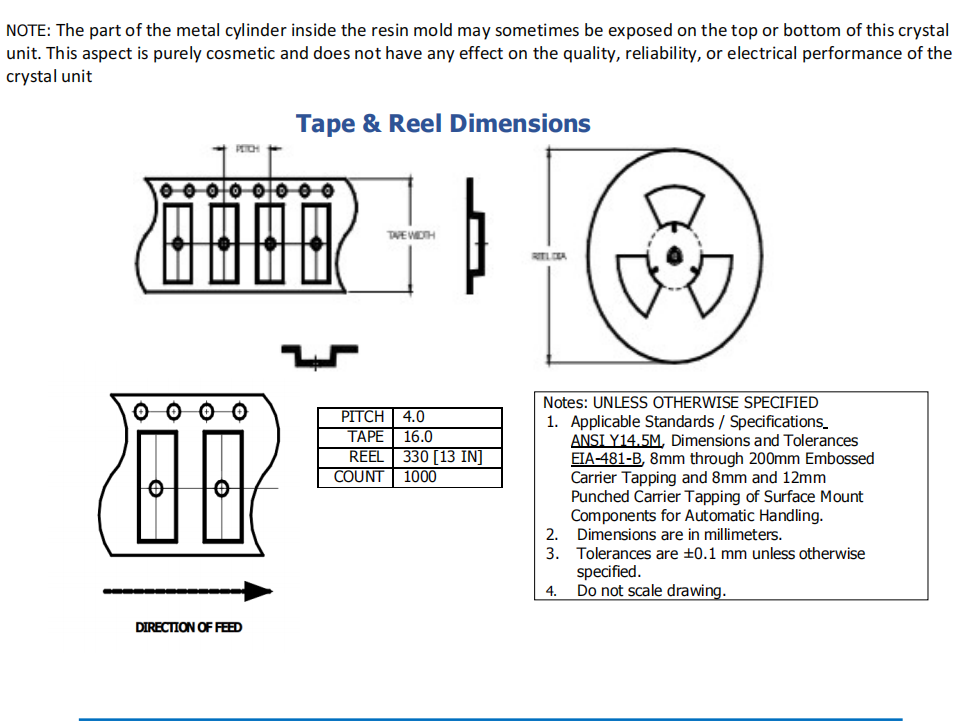

WC146SM 7015 -1
