TCXO,402系列SMD晶振,MTI-milliren品牌,低电源电压晶振

频率：8MHz至35MHz

尺寸：18.3x11.7x4.7mm

TCXO,402系列SMD晶振,MTI-milliren品牌,低电源电压晶振，加拿大进口晶振，MTI-milliren晶振，米利伦有源晶振，型号：402系列晶振，频率范围：8MHz至35MHz，电源电压：3.3V~5.0V，工作温度范围：-40℃至+85℃，小体积晶振尺寸：18.3x11.7x4.7mm，行业标准SMD封装，TCXO温补晶振，温补晶体振荡器，石英晶振，有源晶振，四脚贴片晶振，石英晶体振荡器。具有低相位噪声，低抖动晶振，低功耗晶振，低电源电压晶振，低耗能晶振，低电平晶振等特点。适用于：通讯设备晶振，无线网络晶振，GPS定位系统，网络，汽车电子晶振，导航仪晶振等应用。

订购热线：0755-27838351

TCXO,402系列SMD晶振,MTI-milliren品牌,低电源电压晶振，产品特点：

•符合RoHS标准，在宽温度范围内具有良好的稳定性
•可同时提供用于电气频率调节的电压控制和内部微调器
•削波正弦波输出或HCMOS/TTL兼容，低相位噪声
•行业标准SMD封装

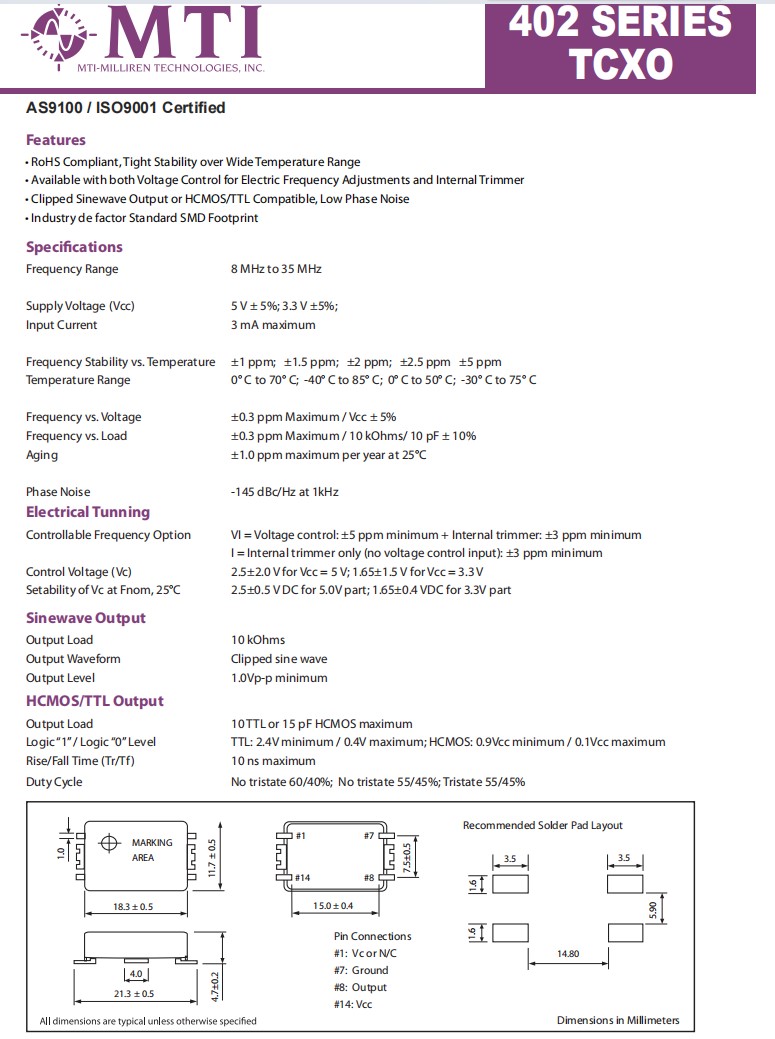

TCXO,402系列SMD晶振,MTI-milliren品牌,低电源电压晶振,参数表

Frequency Range ：	8 MHz to 35 MHz
Supply Voltage (Vcc) ：	5 V ± 5%; 3.3 V ±5%;
Input Current ：	3 mA maximum
Frequency Stability vs.Temperature：	±1 ppm; ±1.5 ppm; ±2 ppm; ±2.5 ppm ±5 ppm
Temperature Range ：	0° C to 70° C; -40° C to 85° C; 0° C to 50° C; -30° C to 75° C
Frequency vs. Voltage ：	±0.3 ppm Maximum / Vcc ± 5%
Frequency vs. Load ：	±0.3 ppm Maximum / 10 kOhms/ 10 pF ± 10%
Aging ：	±1.0 ppm maximum per year at 25°C
Phase Noise ：	-145 dBc/Hz at 1kHz
Controllable Frequency Option ：	VI = Voltage control: ±5 ppm minimum + Internal trimmer: ±3 ppm minimum
	I = Internal trimmer only (no voltage control input): ±3 ppm minimum
Control Voltage (Vc) ：	2.5±2.0 V for Vcc = 5 V; 1.65±1.5 V for Vcc = 3.3 V
Setability of Vc at Fnom, 25°C ：	2.5±0.5 V DC for 5.0V part; 1.65±0.4 VDC for 3.3V part
Output Load ：	10 kOhms
Output Waveform ：	Clipped sine wave
Output Level ：	1.0Vp-p minimum
Output Load ：	10 TTL or 15 pF HCMOS maximum
Logic “1” / Logic “0” Level ：	TTL: 2.4V minimum / 0.4V maximum; HCMOS: 0.9Vcc minimum / 0.1Vcc maximum
Rise/Fall Time (Tr/Tf) ：	10 ns maximum
Duty Cycle No tristate 60/40%：	No tristate 55/45%; Tristate 55/45%
