MuRata量产史上最小32.768K晶体

村田制作所是频率元件制造商的翘楚,是各大频率元件制造商争先效仿的对象,给各行业提供了不计其数的优质的电子元器件,如电容电阻,MEMS谐振器,村田石英晶振,陶瓷晶振等压电元器件.村田制作所是集设计,制造和销售陶瓷无源电子元件和解决方案,通信模块和电源模块的全球领导者.村田致力于开发先进的电子材料和前沿,多功能,高密度模块.该公司在全球拥有员工和制造工厂.

村田制作所(总公司:京都长堀市,董事会主席兼总裁:村田恒雄)开发出世界上最小的*1 32.768K晶体*2MEMS*3谐振器*4,预计将制造为减少物联网设备,可穿戴设备和医疗保健设备的尺寸和功耗做出了重大贡献.

1.背景

物联网,可穿戴和医疗保健相关的应用,其中小尺寸,长操作时间和更长的电池寿命是必不可少的,这增加了对降低功耗的紧凑型电子组件的需求.32.768kHz谐振器广泛用于功耗敏感的应用中,以保持准确的时间,同时允许耗电的资源进入深度睡眠模式,从而节省系统级功率并延长整体电池寿命.

新的MEMS谐振器比竞争解决方案小50％以上,同时具有低ESR*5,出色的频率精度和低功耗.这是由于使用了MEMS,这是一种由MurataElectronicsOy(前身为VTITechnologies)开发的技术,该技术具有独特创新的MEMS记录,可用于汽车行业的各种应用.

2.主要特点

在通过MEMS技术实现小型化的同时,新型MEMS谐振器的频率温度特性低于160ppm(工作温度:-30至85°C),初始频率精度(25°C)与a/a相当或更好.石英音叉水晶谐振器.

主要特点如下:

-比传统音叉石英晶体谐振器小50％以上

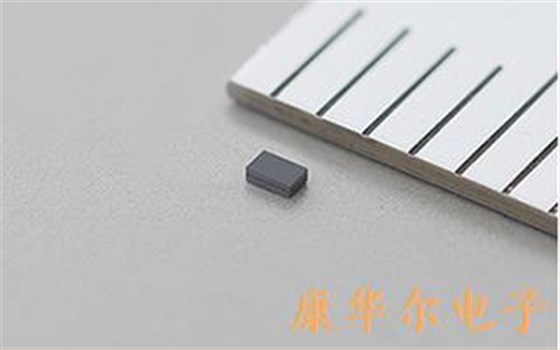

尺寸为0.9x0.6x0.3mm(宽度,长度,高度),新型MEMS谐振器比传统的32.768kHz音叉晶体谐振器小50％*6.

-内置负载电容器

典型的穿孔型振荡器电路设计使用两个外部多层陶瓷负载电容器.新的MEMS谐振器配有内置负载电容器,可以减少外部寄生电容,安装空间,并进一步提供更灵活的电路设计

-通过实现低ESR降低功耗

对于通常的晶体谐振器,随着器件尺寸变小,ESR趋于升高.然而,通过低ESR(75kΩ),MEMS谐振器可以通过降低IC增益产生稳定的参考时钟信号,同时与传统石英晶振相比,功耗降低13％.(基于内部测试)

-可以内置到IC封装中

采用基于硅的晶圆级芯片尺寸封装(WLCSP),谐振器可与IC共同封装,无需任何外部低频时钟参考.

3.可用性

新型谐振器的批量生产计划于2018年12月开始作为WMRAG系列.

新的谐振器将在2018年10月16日至19日在幕张国际展览中心举行的CEATECJAPAN2018的Murata展位上展出.

*1基于内部研究的世界上最小的32.768k晶体,

*232.768kHz被用作驱动手表和IC的参考时钟信号,因为它很容易获得高精度的一秒信号将此频率与数字电子电路配合使用.

*3MEMS指微机电系统.这些系统具有使用半导体制造工艺技术形成的3D微结构.

*4谐振器等定时装置是无源元件,用于在IC工作时产生参考时钟信号.高品质石英晶振可产生高精度和高稳定性信号,这对于稳定的IC操作至关重要.

*5ESR指等效串联电阻.较小的ESR表示更容易生成稳定的时钟信号.

*6比较尺寸是相当于尺寸为1.2×1.0×0.3mm(宽度,长度,高度)的等效传统产品.
