ECS功率电感简介

什么是功率电感？

功率电感也称为电感线圈和扼流圈电感，是一种无源电子元件，无源贴片晶振，由围绕铁氧体磁芯的导线组成，磁芯中有一个气隙，用于净化高频开关电源的输出。

选择电感比选择电感值更复杂。要确信电感能够在电路中正常工作，还需要考虑其它规格。功率电感可按以下因素分类:

DC阻力
容忍
包装尺寸
标称电感
包装
防护的

最大额定电流

感应器结构和操作

电感器的特征在于它的形状和材料。它们由绝缘铜线构成，铜线缠绕在磁芯材料(通常为铁氧体)周围，形成一个两端无源电感。当电流流过导线时，会产生电磁场，电动势的产生取决于磁通量的变化率。电感器通常通过在其磁场中存储能量来为低噪声环境提供低磁辐射。

在电路中，功率电感作为储能器件工作。当电流在电路接通期间流过它们时，贴片晶振它们将能量储存在磁场中，并在电路断开时将能量传递给负载。

交流与DC电流

要理解功率电感的交流和DC行为，需要理解楞次定律。楞次定律描述了当变化的磁场在导体中感应的电流方向产生与产生它的变化相反的磁场时的反应。

当交流电流过电感时，它会干扰电流，并通过增加电抗来对抗电感。根据楞次定律，这会产生一个磁场，其强度由交流电的频率决定。交流频率越高，电感的电流变化率和阻断效应就越大。

流经感应器的稳定DC产生均匀磁场，磁通量保持不变。稳定的DC产生零电流变化。由此可知，不存在自感或自感电动势，因此不存在感应电压，并且电感器不反对DC。

电感和容差

电感被定义为任何电路中因电流变化而产生的电动势。任何功率电感都可以阻止电流的变化，以有意阻止较高频率的信号通过，或阻塞较高频率的信号，同时允许较低频率的信号继续。这就是电感通常被称为“扼流圈”的原因。

这种电抗会对交流电产生电阻，同时允许直流电(DC)流过，但电感器通常会遇到纹波电压。纹波电压是一个术语，用于量化当转换器将交流转换为DC时，仍出现在DC电压上的交流电压量。

将用于平滑来自DC/DC电源输出的纹波电流的功率电感器可以被指定为具有20%的电感容差。容差是指实际电感值与数据手册中规定值的差异。通常，容差是在室温下指定的，但实际电感会在很宽的温度范围内显著变化。

ECS伊西斯晶振了解预期工作温度范围内的电感变化至关重要，因为具体应用不同，额定容差也会有所不同。典型线绕电感和陶瓷电感的电感温度系数范围为+25至+125 ppm/°C，铁氧体磁芯电感的电感温度系数更宽，为700 ppm/°C或更高。

电感随频率变化吗？

是的，当施加电压的频率增加时，电感器的电感会增加。

在典型的电感器中，标称电感增加到峰值，产生寄生电容，并在电感器的自谐振频率下变为零。直到谐振频率点，显示出电感器中常见的电感特性，但是超过谐振频率，寄生元件变成主导。

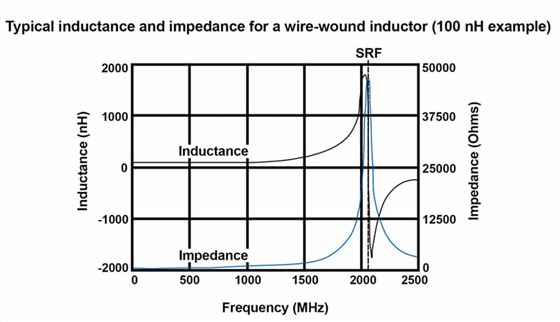

图1显示了用LCR计测得的视在电感。LCR计是一种电子测试设备，用于测量电子元件的电感(L)、电容(C)和电阻(R)。

为了避免频带中的干扰，选择电感器以避免在自谐振频率附近的频率区域中操作。选择电感时，了解使用何种频率来达到数据手册的规格至关重要。

安培和法拉第定律

电感的工作基于两个电磁定律——安培定律和法拉第定律。

安培定律

安培定律描述了缠绕在磁芯上的导线中的电流与电感器磁芯内的磁场之间的关系。它指出，对于任何闭合回路路径，长度乘以长度方向上的磁场的总和等于磁导率乘以回路的电流。

通过特定电感的数据手册了解给定值，磁场强度可由下式确定:

在哪里

b是磁场

是电流通讯设备晶振

I是电感

n是线圈的数量

法拉第定律

法拉第定律描述了线圈磁环境的任何变化将如何导致线圈中感应出电压(emf)的过程。线圈中的感应电动势等于磁通量变化率的负值乘以线圈的匝数。电压可以由任何变化产生，例如改变磁场强度、将磁体移向或移离线圈、将线圈移入或移出磁场、或者相对于磁体旋转线圈。电动势单位是伏特。

在哪里

n是线圈的匝数

φ是BA或磁通量

b是外部磁场

a是线圈的面积

是时候了

这两个定律推断出，因为电感器芯的典型材料铁氧体材料具有高磁导率，所以它们为低磁阻或易磁通量创造了环境。这有助于控制电感器芯的磁通量，从而使电感器具有高值和小尺寸。

电感在日常生活中用在哪里？

现代电子设备正常工作的一个主要障碍是所使用的电源。不稳定的电压、石英晶振相位噪声和变化的电流只是导致功能不正常甚至故障的一些因素。“脏”电源可以得到缓解。电感是消除电源电压、杂散噪声和电流波动的一种方式。功率电感器的主要功能是确保干净、稳定的DC电源。

低DC电阻屏蔽电感的应用：

DC/DC线路调节
交流/DC电源
数字开关模式电源
差模滤波
信号线扼流圈

其他电感应用：

射频调谐电路
射频干扰消除
蓄能
信号线扼流圈
感应传感器
过滤
