亚陶晶振提供集成晶体封装选项

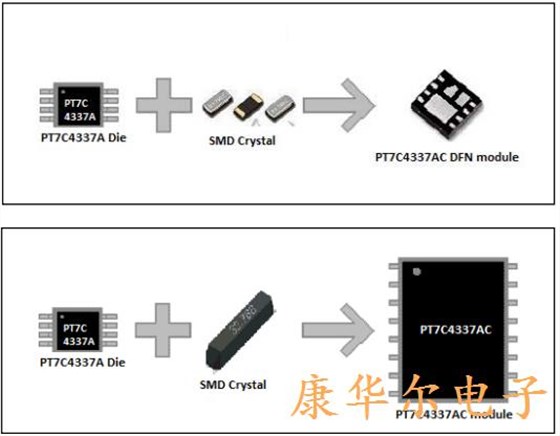

亚陶晶振公司为选定的独立实时时钟(RTC)产品提供集成晶体封装选项.新封装将串行接口(IµCRTC器件与兼容的32.768K晶体集成在一个8引脚DFN4×4或16引脚SOIC封装中.

我们在下面的几页中列出了一些关于新集成晶体封装选项的常见问题.

8引脚DFN4×4封装提供哪些实时时钟?

提供8引脚DFN4×4封装选项的计时器件包括PT7C4337AC,PT7C4339C以及PT7C43390C.此封装选项中的更多设备将在将来可用.

16引脚SOIC封装提供哪些实时时钟?

提供16引脚SOIC封装选项的计时贴片晶振器件包括PT7C4337AC.今后将提供此包选项中的更多设备.

包裹的尺寸是多少?

16引脚SOIC封装是一款标准的300mil宽,16引脚SOIC.16引脚封装的尺寸为400密耳x

300密耳x100密耳.8引脚DFN4×4封装的尺寸为4mmx4mmx1mm.

这个新的套餐选项有什么好处?

这些新套餐选项提供的好处包括:

•RTC和晶振的工作保证（适当的负载电容和ESR）

•消除Crystal的采购责任

•印刷电路板(pc板)布局中的晶体无关性

•添加通孔石英晶振不需要额外的制造步骤

包裹可以回流多少次?

暴露于回流的次数限制为三次(最多).

封装是否符合RoHS标准或无铅(无铅)?

该封装已通过RoHS5/6认证,可豁免压电石英晶振器件中的铅.有关详细信息,请参阅我们的无铅信息页面.

计时准确度有提高吗?

由于寄生电容降低,污染物造成的PCB泄漏减少以及适当的晶振负载电容,精度可能略有提高.器件数据手册规定了标称VCC和室温(25°C)下的预期晶体精度.

有什么特殊的处理问题吗?

这些封装包含一个石英音叉晶体.可使用拾取和放置设备,但应采取预防措施,确保避免过度冲击.应避免超声波清洗.

潮湿敏感的包装是从工厂干包装装运的.必须遵循包装标签上列出的操作说明,以防止回流过程中损坏.参见IPC/JEDECJ-STD-020湿敏器件(MSD)分类标准.
