小体积智能电子产品用爱普生晶振Q22FA1280005300的2016石英晶振
全球市场的电子产品制造商不断更新产品尺寸,石英晶振元器件制造商应市场需求不断研发晶体封装尺寸.减小晶振在PCB板里面的空间,让我们了解电子设计师在使用较小尺寸的晶振时面临的不同优势.
可能降低运输和存储成本一般来说,进口晶振代理商使用更少的材料对环境更好.对于较小的晶体元件,需要较少的原材料,并且可以减少包装材料.此外,较小的晶体元件更轻,在运输过程中或在仓库中不会占用大量空间,这可以降低运输成本和存储成本.

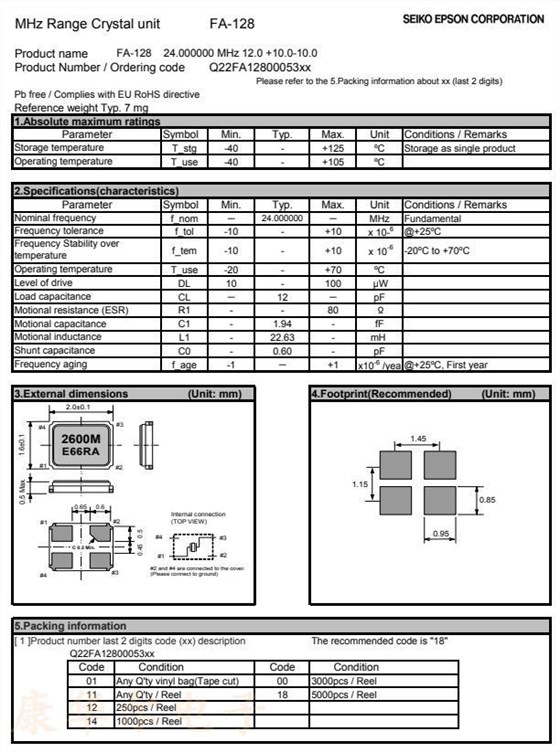

爱普生晶振,Q22FA1280005300石英晶振
爱普生晶振编码
长x宽x高
型号
石英晶振频率
负载
频率25°C
频率公差
工作温度范围
ESR最大
驱动电平
Q22FA1280005300
2x1.6x0.5mm
FA-128
24.000000MHz
12pF
+/-10ppm
+/-10ppm
-20to+70°C
≤80Ω
≤100µW
Q22FA1280005400
2x1.6x0.5mm
FA-128
24.000000MHz
8pF
+/-10ppm
+/-10ppm
-20to+70°C
≤80Ω
≤100µW
Q22FA1280006100
2x1.6x0.5mm
FA-128
44.000000MHz
12pF
+/-10ppm
+/-10ppm
-20to+75°C
≤60Ω
≤100µW
Q22FA1280006200
2x1.6x0.5mm
FA-128
48.000000MHz
8pF
+/-30ppm
+/-30ppm
-20to+70°C
≤60Ω
≤100µW
Q22FA1280006400
2x1.6x0.5mm
FA-128
37.400000MHz
18pF
+/-10ppm
+/-10ppm
-20to+75°C
≤60Ω
≤100µW
Q22FA1280006700
2x1.6x0.5mm
FA-128
24.000000MHz
7pF
+/-30ppm
+/-30ppm
-20to+75°C
≤80Ω
≤100µW
Q22FA1280007000
2x1.6x0.5mm
FA-128
27.000000MHz
7pF
+/-10ppm
+/-15ppm
-20to+70°C
≤60Ω
≤100µW
Q22FA1280008500
2x1.6x0.5mm
FA-128
27.120000MHz
10pF
+/-30ppm
+/-30ppm
-20to+75°C
≤60Ω
≤100µW
Q22FA1280008900
2x1.6x0.5mm
FA-128
48.000000MHz
8pF
+/-30ppm
+/-50ppm
-30to+85°C
≤60Ω
≤100µW
Q22FA1280009000
2x1.6x0.5mm
FA-128
25.000000MHz
12pF
+/-10ppm
+/-20ppm
-40to+85°C
≤80Ω
≤100µW
Q22FA1280009100
2x1.6x0.5mm
FA-128
27.120000MHz
7pF
+/-50ppm
+/-30ppm
-20to+70°C
≤60Ω
≤100µW
Q22FA1280009200
2x1.6x0.5mm
FA-128
32.000000MHz
10pF
+/-10ppm
+/-20ppm
-40to+85°C
≤60Ω
≤100µW
Q22FA1280009400
2x1.6x0.5mm
FA-128
40.000000MHz
8pF
+/-10ppm
+/-10ppm
-20to+75°C
≤60Ω
≤100µW
Q22FA1280009900
2x1.6x0.5mm
FA-128
40.000000MHz
8pF
+/-10ppm
-11/+13ppm
-30to+85°C
≤50Ω
≤100µW
Q22FA1280010000
2x1.6x0.5mm
FA-128
38.400000MHz
8pF
+/-10ppm
-11/+13ppm
-30to+85°C
≤60Ω
≤100µW
Q22FA1280010100
2x1.6x0.5mm
FA-128
40.000000MHz
10pF
+/-10ppm
+/-20ppm
-40to+85°C
≤60Ω
≤100µW
Q22FA1280010500
2x1.6x0.5mm
FA-128
25.000000MHz
12.5pF
+/-30ppm
+/-30ppm
-20to+75°C
≤80Ω
≤100µW
Q22FA1280010700
2x1.6x0.5mm
FA-128
25.000000MHz
10pF
+/-50ppm
+/-30ppm
-20to+75°C
≤80Ω
≤100µW
Q22FA1280010800
2x1.6x0.5mm
FA-128
25.000000MHz
12pF
+/-30ppm
+/-30ppm
-20to+75°C
≤80Ω
≤100µW
Q22FA1280011200
2x1.6x0.5mm
FA-128
27.120000MHz
10pF
+/-15ppm
+/-15ppm
-20to+75°C
≤60Ω
≤100µW
Q22FA1280011400
2x1.6x0.5mm
FA-128
24.000000MHz
9pF
+/-10ppm
+/-10ppm
-20to+75°C
≤80Ω
≤100µW
Q22FA1280011600
2x1.6x0.5mm
FA-128
32.000000MHz
12pF
+/-15ppm
+/-20ppm
-20to+70°C
≤60Ω
≤100µW
Q22FA1280011900
2x1.6x0.5mm
FA-128
32.000000MHz
10pF
+/-20ppm
+/-20ppm
-20to+75°C
≤60Ω
≤100µW
Q22FA1280012000
2x1.6x0.5mm
FA-128
24.000000MHz
8pF
+/-10ppm
+/-10ppm
-20to+75°C
≤80Ω
≤100µW
Q22FA1280012100
2x1.6x0.5mm
FA-128
27.000000MHz
15pF
+/-10ppm
+/-18ppm
-40to+85°C
≤60Ω
≤100µW
看到2.0x1.6mm等微型封装的晶体价格将略有上涨,因为开发新频率或新稳定性的难度和成本更高.然而,较大的封装元件（例如7.0x5.0mm）可能更昂贵,因为与其他封装尺寸相比,生产量有所下降.这种减少的数量意味着在这些产品的制造中不再能够实现规模经济.
高成本效益与较大的晶体元件相比,高品质石英晶振较小的晶体元件可能更昂贵.因为较小的晶体生产起来更复杂,工厂可能不得不购买新的生产设备或使用新技术.在投资回报(ROI)之前,这些晶体将比其他晶体尺寸更昂贵.
爱普生晶振,Q22FA1280005300石英晶振
线路板PCB空间如果工程师希望缩小PCB尺寸或在现有电路板上为额外电路创造更多空间,那么更小的晶体封装元件可以帮助他们实现这一目标.同时,还可以减小产品的尺寸或在产品中包含更多功能.
目前来说随着数量的增加,成本会降低.这是因为原材料（例如水晶材料）的订单量较大,并且工厂能够在生产机器上使用相同的设置来生产更多晶体.无源贴片晶振这将节省时间,使生产大量相同晶体变得更容易、更便宜.由于较小的晶体已经很长时间没有出现在市场上,因此许多项目仍处于设计阶段,但是一旦开始大规模生产,这些晶体的价格就会下降.考虑到所有这些,目前位于2.5x2.0mm和3.2x2.5mm,因为这些晶体尺寸更具成本效益.爱普生晶振,Q22FA1280005300石英晶振
